ED9 LJay: Honda CRX 2G - R.I.P.

Příspěvekod LJay » 24 zář 2010 21:44

Tak na Redyho popud jsem se rozhodnul, že budu prezentovat svoje snažení při opravách a úpravách mého CRX i tady na foru. Snad to někoho z vás zaujme.
Auto jako takové vlastním už něco přes 3 roky a prakticky od začátku na něm něco dělám. Nejdříve to byly jen nutné opravy, protože když jsem ho koupil, tak nebylo zrovna v top stavu. Postupem času se to všechno trochu zvrtlo až do nynější podoby :)
Většinu oprav a úprav se snažím zvládnout sám, protože tohle auto je pro mě vlastně taková učební pomůcka na který zkouším všechno možný.

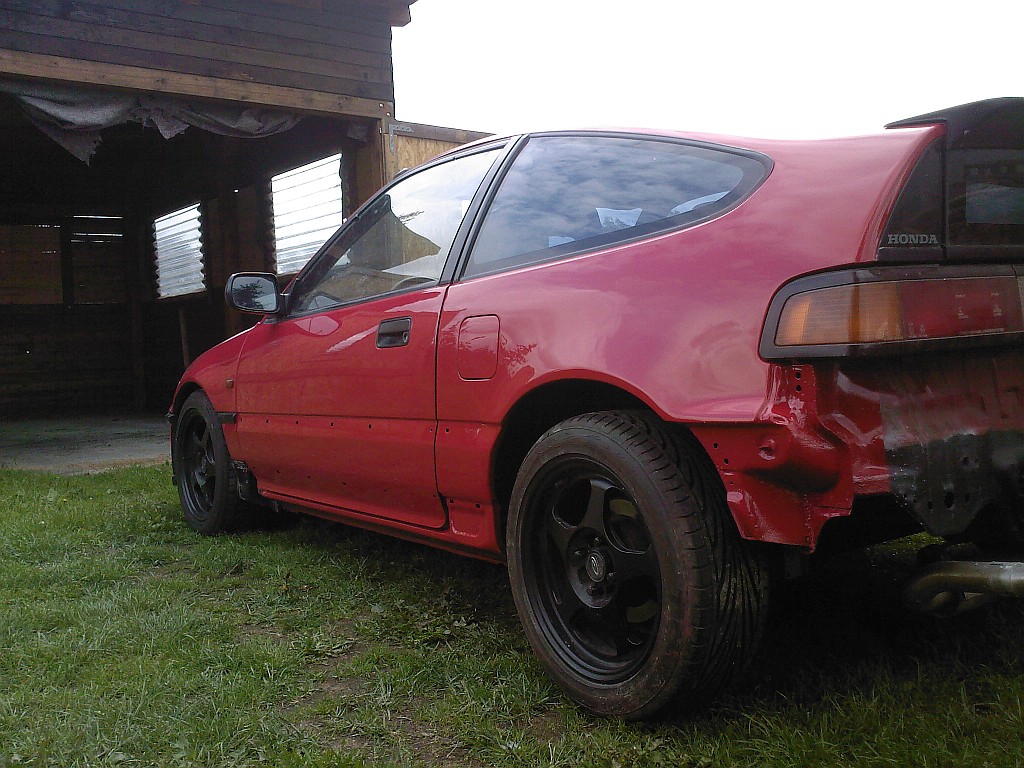

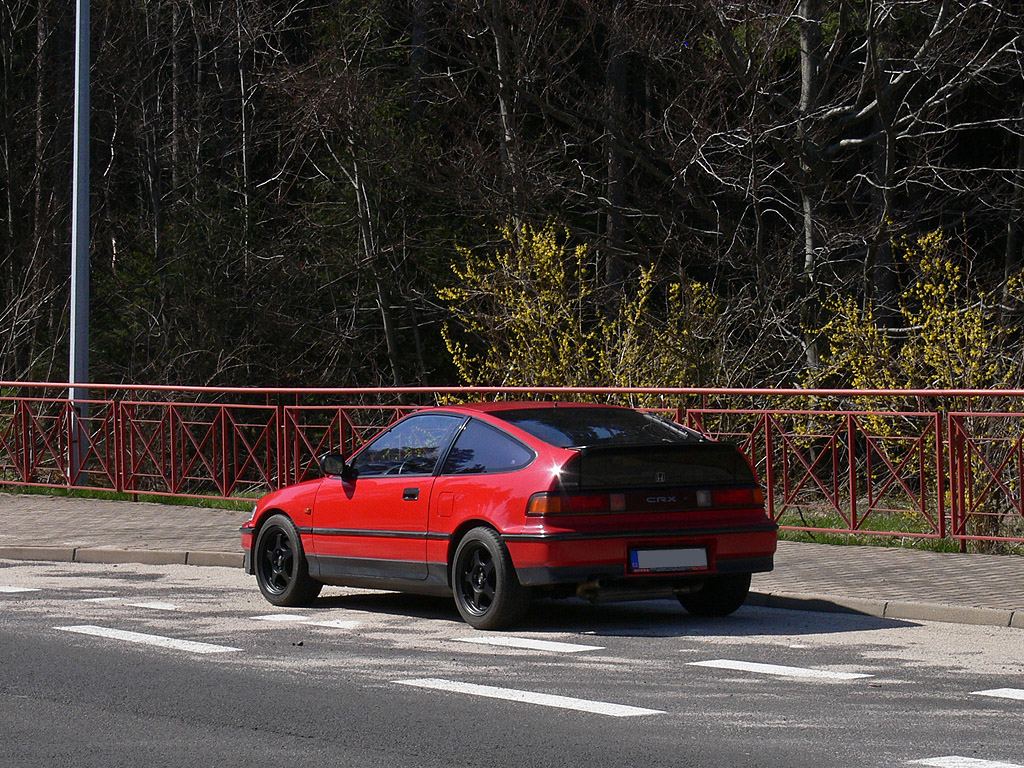

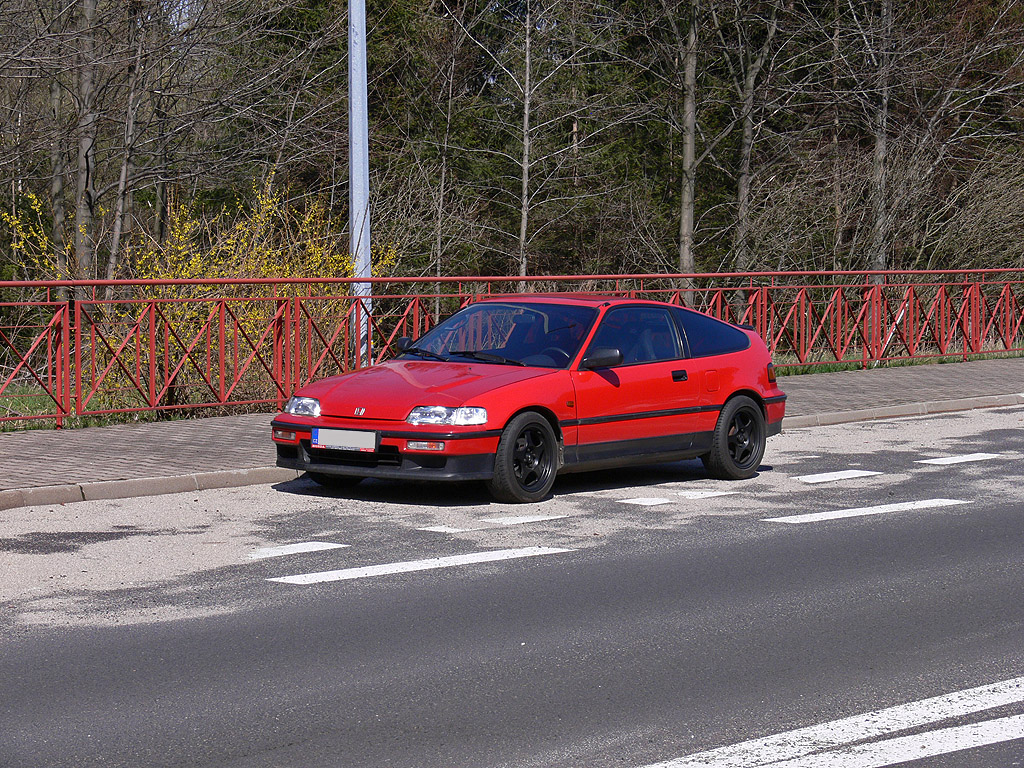

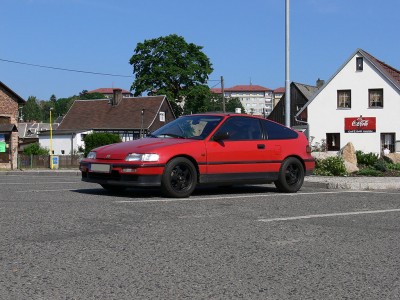

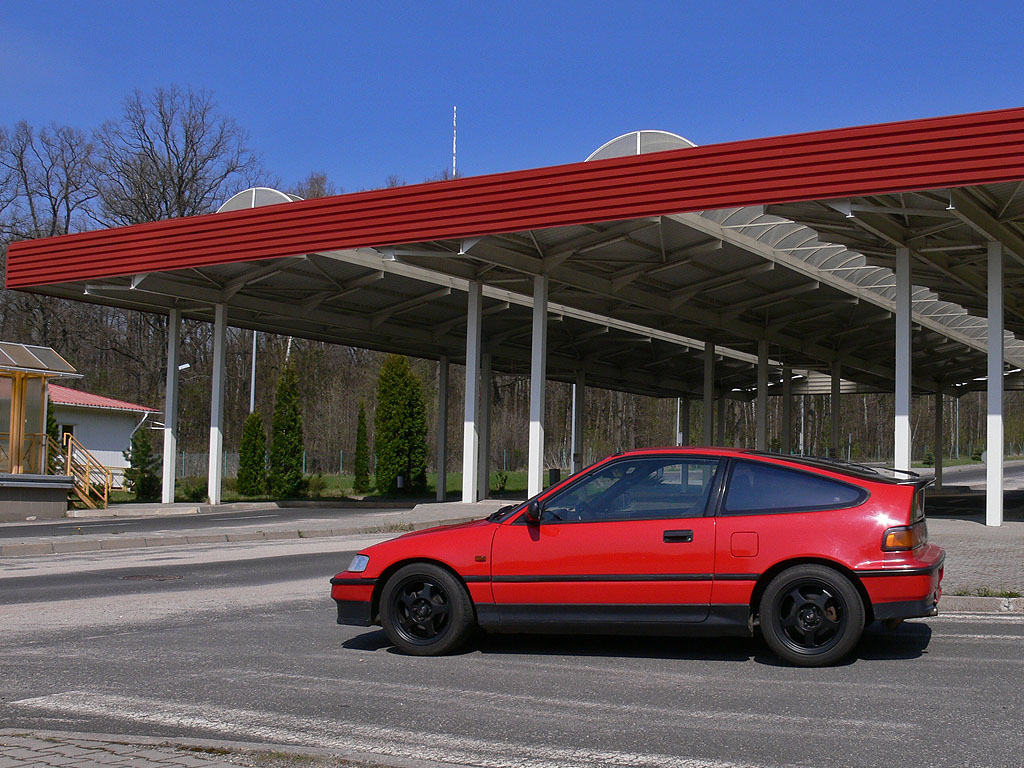

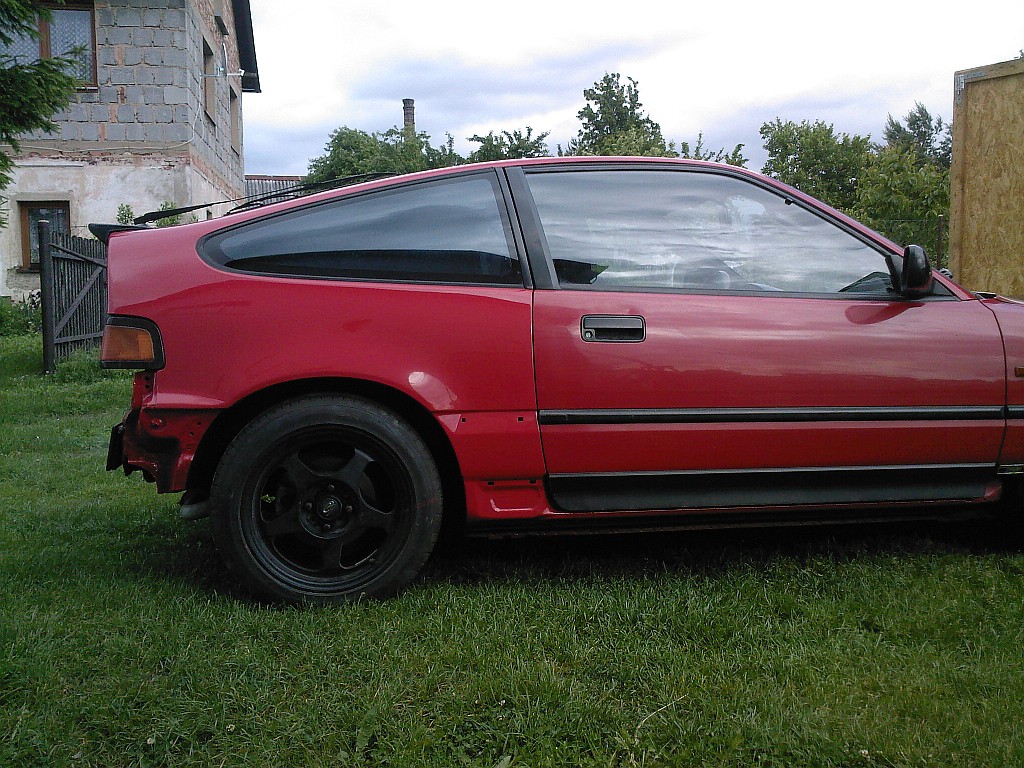

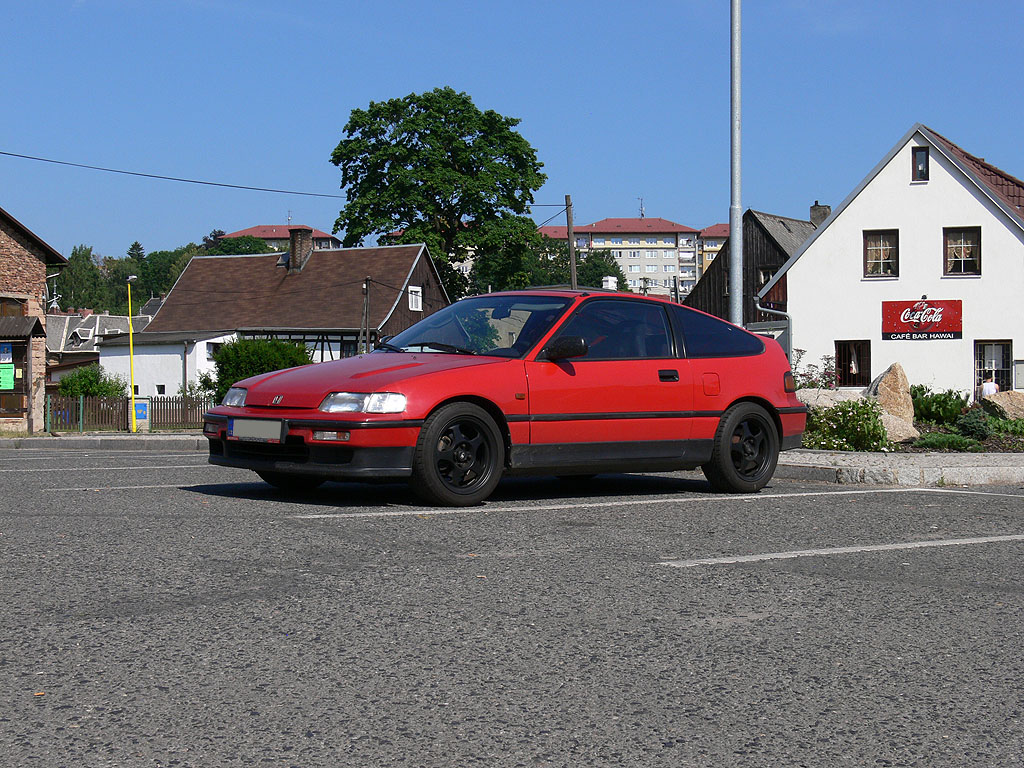

Nejdřív sem hodím pár fotek, aby bylo vidět, jak cérko vypadá teď a pak postupně přihodím fotky z oprav a úprav.

Zde je také odkaz na můj topic na honda-clubu, ve kterém jsou úpravy popsány podrobněji http://www.honda-club.cz/forum/viewtopi" onclick="window.open(this.href);return false; ... sc&start=0





Naposledy upravil(a) LJay dne 23 dub 2018 09:23, celkem upraveno 6 x.

Uživatelský avatar
LJay
MacGyver
MacGyver
Příspěvky: 558
Registrován: 20 bře 2010 10:50
Kontaktovat uživatele:

Re: LJay ED9 turbo projekt

Příspěvekod LJay » 24 zář 2010 21:55

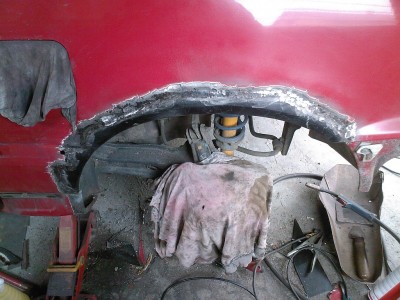

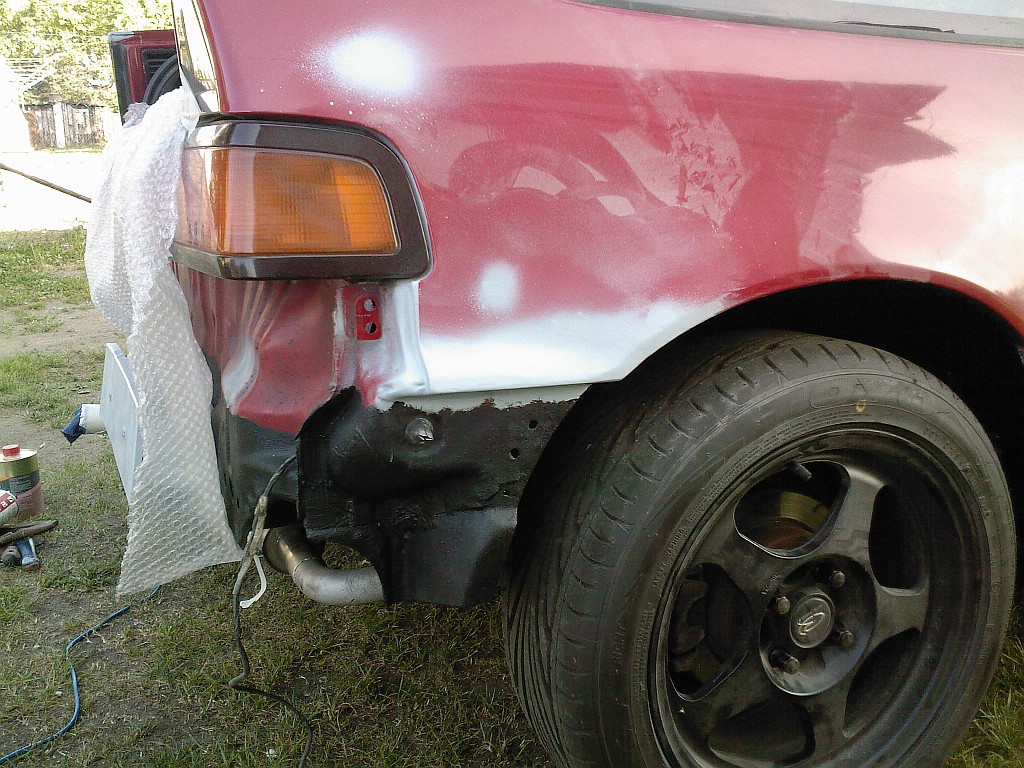

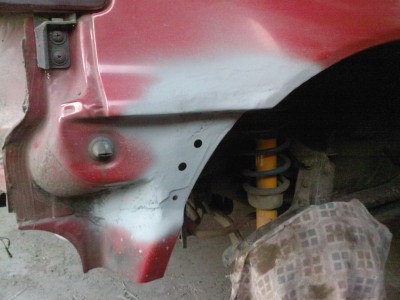

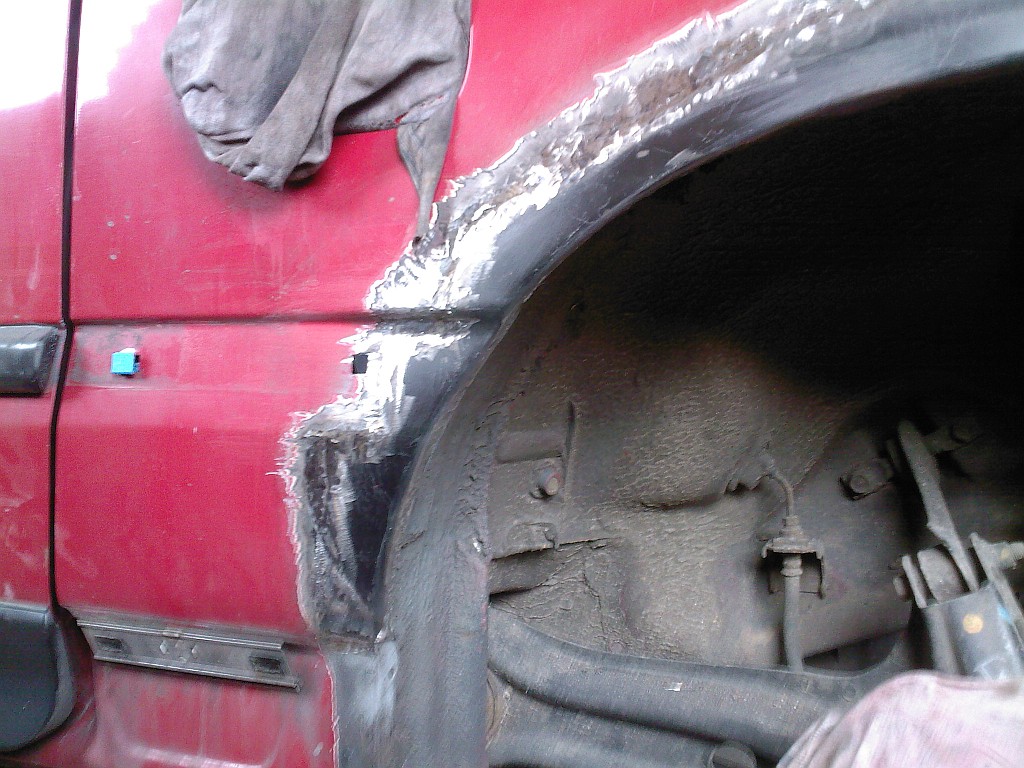

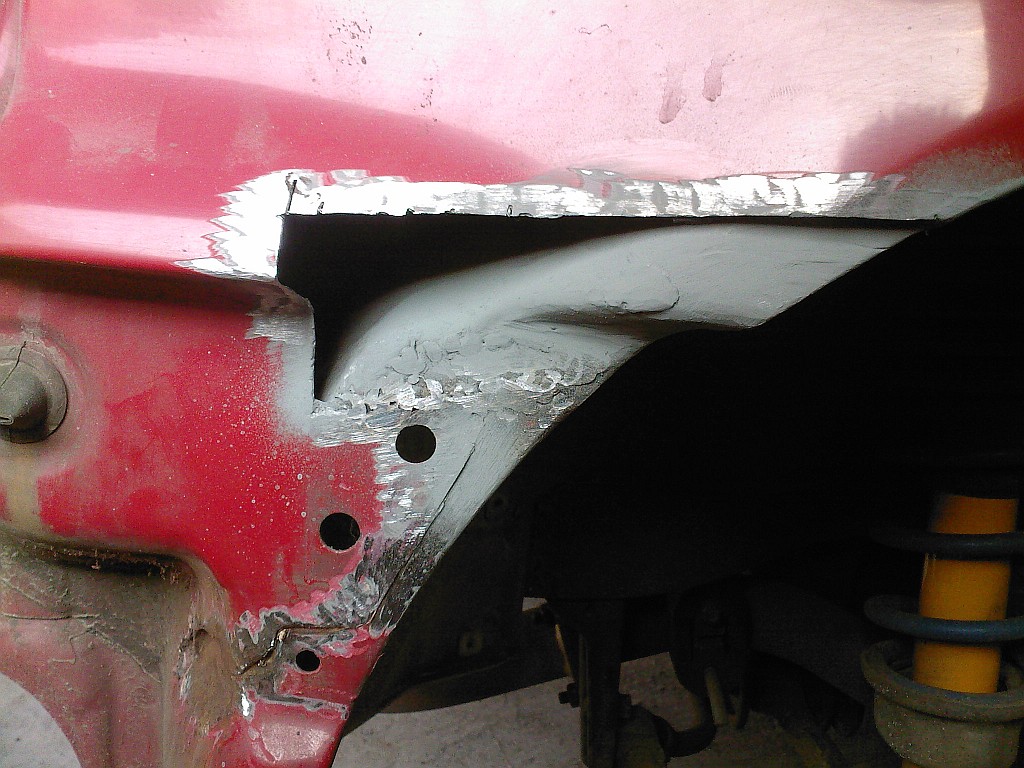

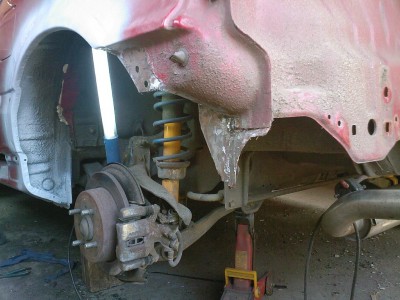

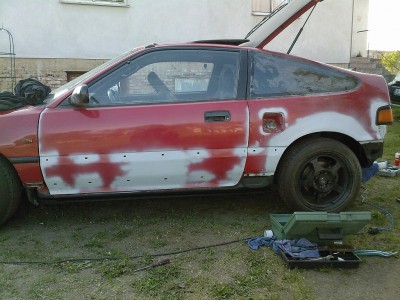

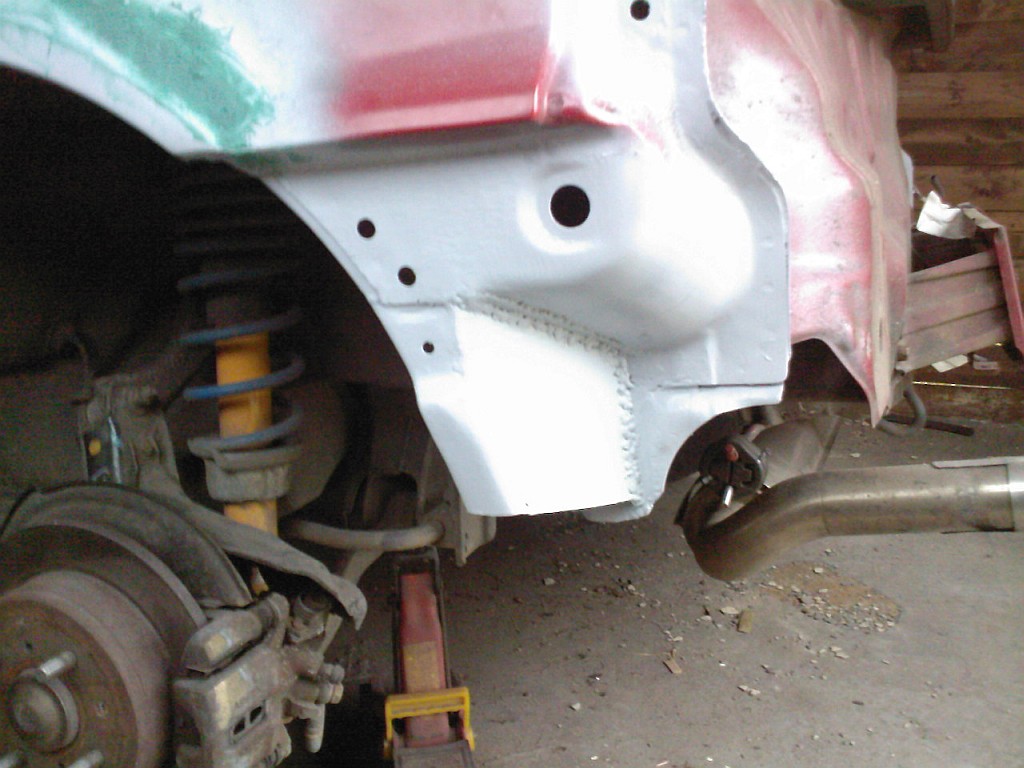

Jelikož byla karoserie po předešlé opravě na pár místech celkem vzatá, tak jsem jí musel vyvařit. Tenkrá jsem ještě nevěděl, že se dají sehnat prahy a lemy přímo na crx, takže jsem musel použít a upravit díly z c4g.








Uživatelský avatar
LJay
MacGyver
MacGyver
Příspěvky: 558
Registrován: 20 bře 2010 10:50
Kontaktovat uživatele:

Re: LJay ED9 turbo projekt

Příspěvekod LJay » 24 zář 2010 21:57

Po laku. Kvuli ceně jsem nechal nalakovat jen ty díly na kterých se pracovalo. Nevypadá to sice uplně nejlíp, ale na lak to nejzdí :)


Uživatelský avatar
LJay
MacGyver
MacGyver
Příspěvky: 558
Registrován: 20 bře 2010 10:50
Kontaktovat uživatele:

Re: LJay ED9 turbo projekt

Příspěvekod LJay » 24 zář 2010 22:08

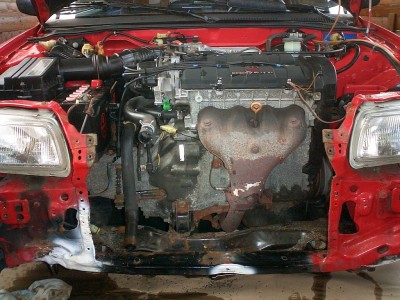

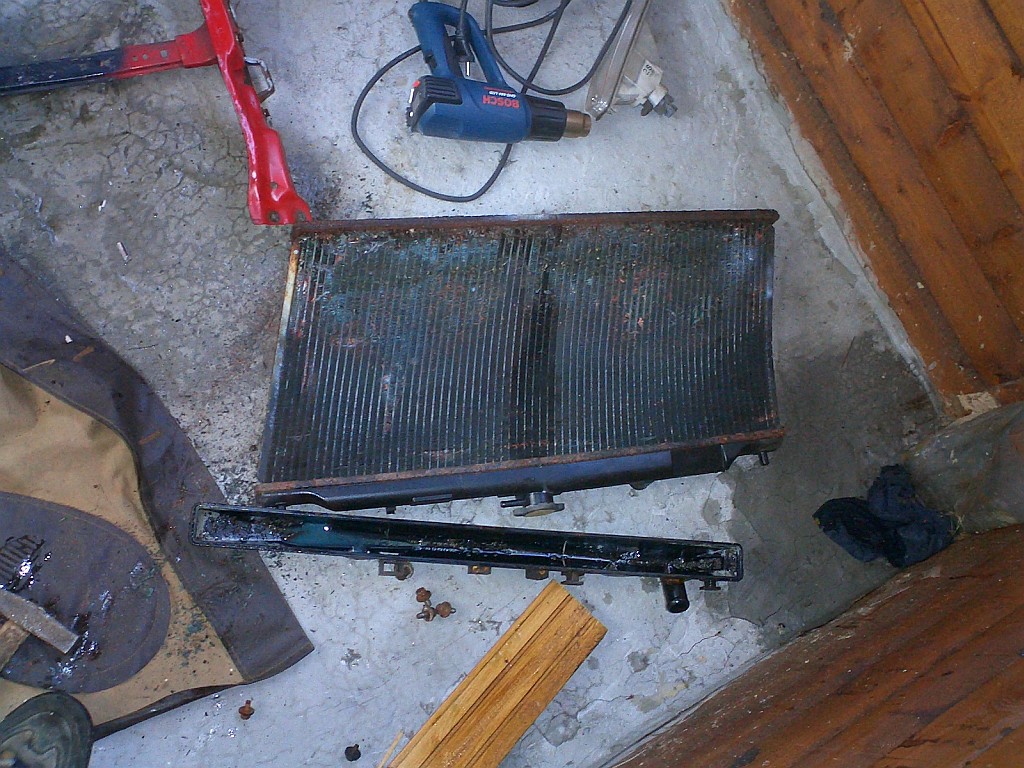

Pár týdnů po koupi se mi povedlo lehce přehřát motor, protože po původním majiteli mělo auto prasklý chladič, o kterém jsem do té doby nevěděl a při jedné projížďce z něj vytekla půlka náplně a díky tomu mi odešly stírací kroužky a ventilová gufera, takže jsem doma vyměnil chladič našetřil peníze a motor šel na přetěsnění k p. Kuhnelovi.






Uživatelský avatar
LJay
MacGyver
MacGyver
Příspěvky: 558
Registrován: 20 bře 2010 10:50
Kontaktovat uživatele:

Re: LJay ED9 turbo projekt

Příspěvekod LJay » 24 zář 2010 22:19

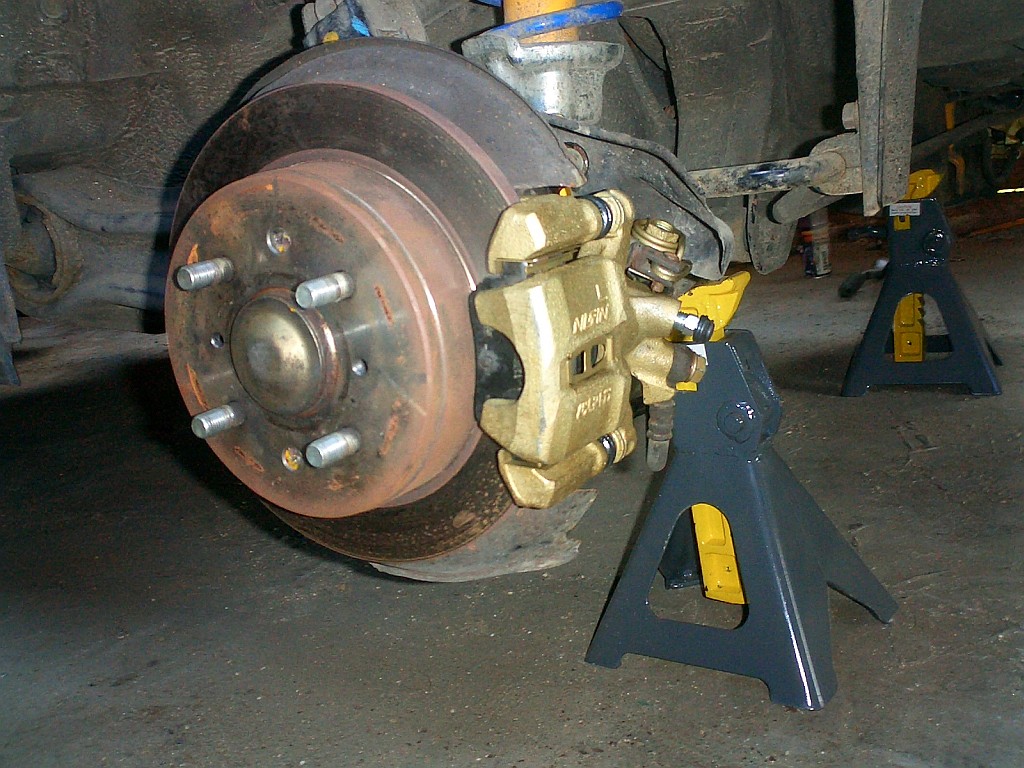

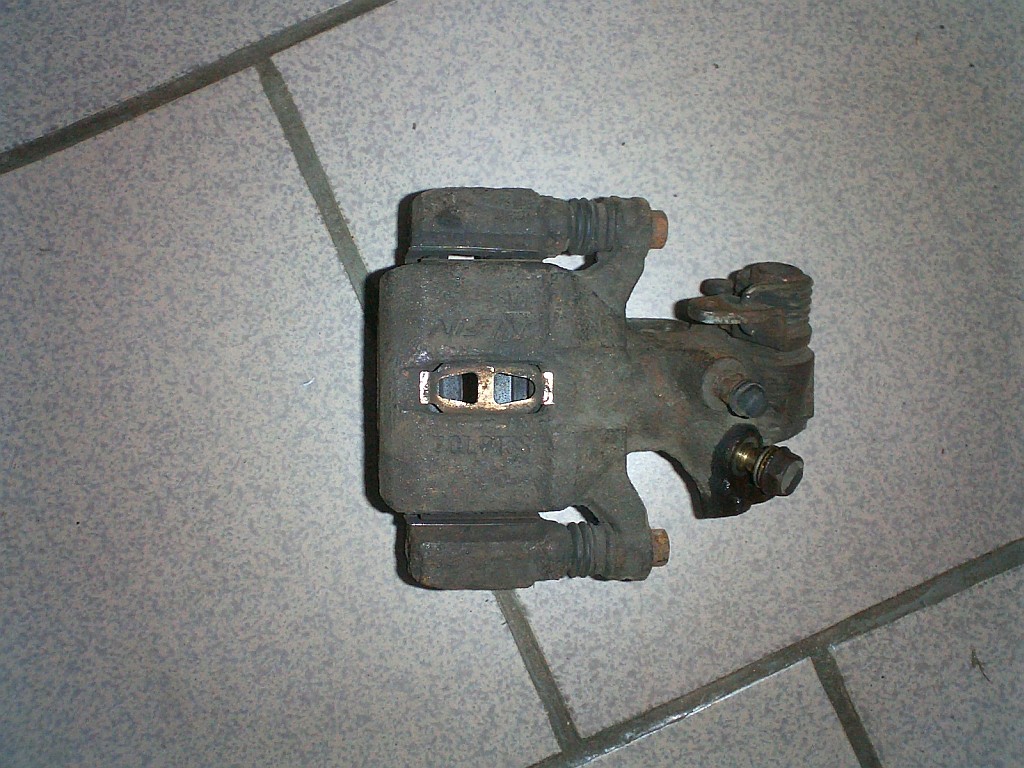

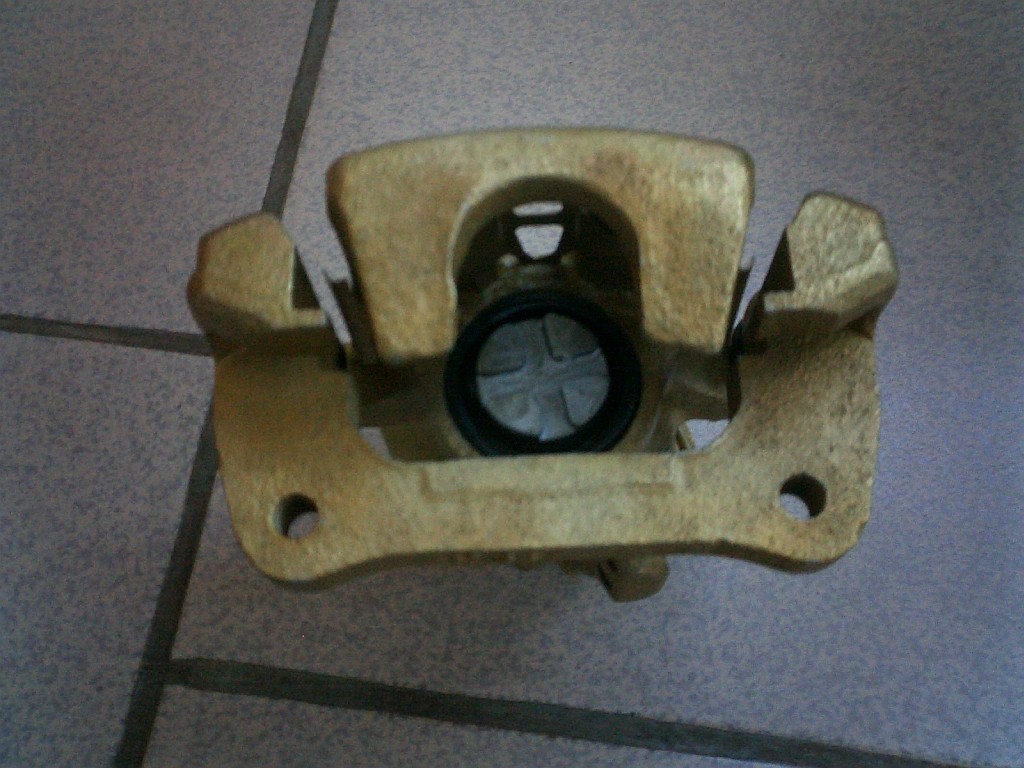

Po přetěsnění motoru přišly na řadu brzdy, protože ty byly v opravdu žalostném stavu. Jejich repasi mi dělal p. Fiegr a potom co jsem je dostal do ruky po opravě jsem ani nemohl uvěřit, že to jsou ty samé co jsem mu dával :)








Uživatelský avatar
LJay
MacGyver
MacGyver
Příspěvky: 558
Registrován: 20 bře 2010 10:50
Kontaktovat uživatele:

Re: LJay ED9 turbo projekt

Příspěvekod LJay » 24 zář 2010 22:34

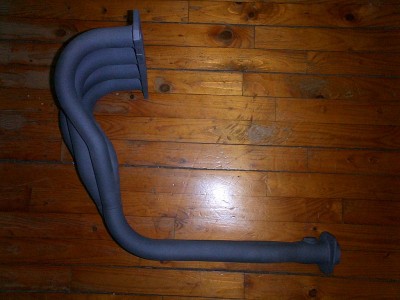

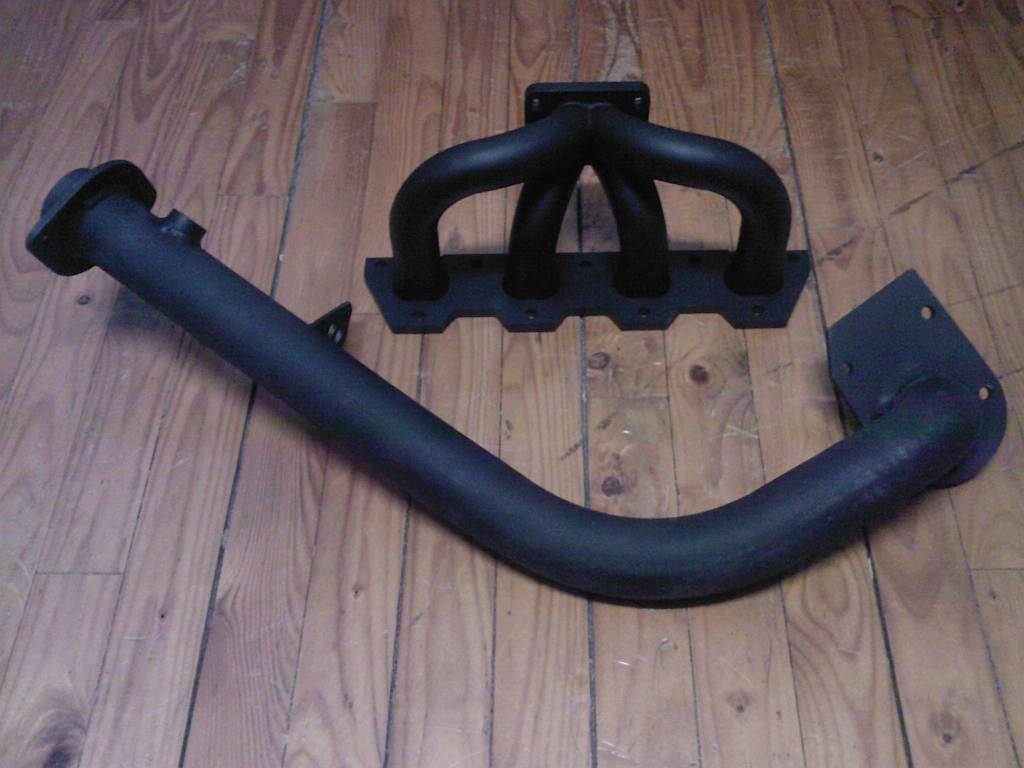

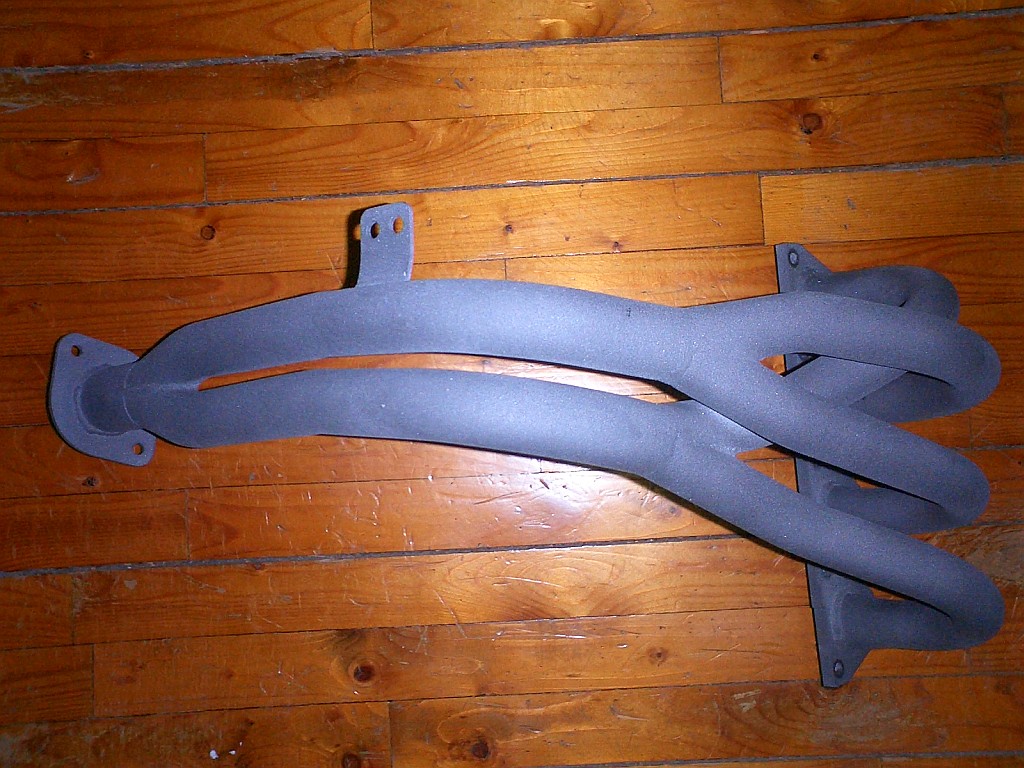

Další úpravou byl výfuk a svody. Nejprve nerezovým kompletem od SRS, ale ten se po čase ukázal jako naprosto nevhodný, kvuli značně naddimenzovaným průměrům potrubí a špatnému vedení větví na svodech. Nemluvě o kvalitě zpracování.
Asi po půl roce ježdění jsem ho vyměnil za zakázkové svody a výfuk od p. Doupovce se kterými jsem absolutně spokojený a jezdím s ním do teď.




Uživatelský avatar
LJay
MacGyver
MacGyver
Příspěvky: 558
Registrován: 20 bře 2010 10:50
Kontaktovat uživatele:

Re: LJay ED9 turbo projekt

Příspěvekod LJay » 24 zář 2010 22:38

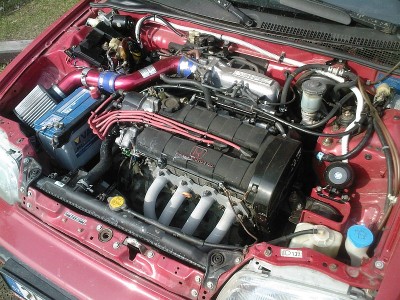

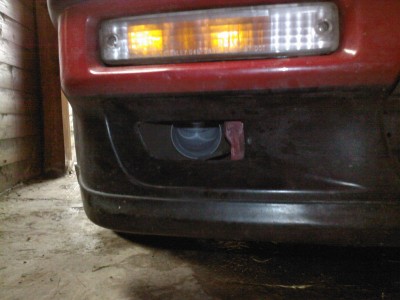

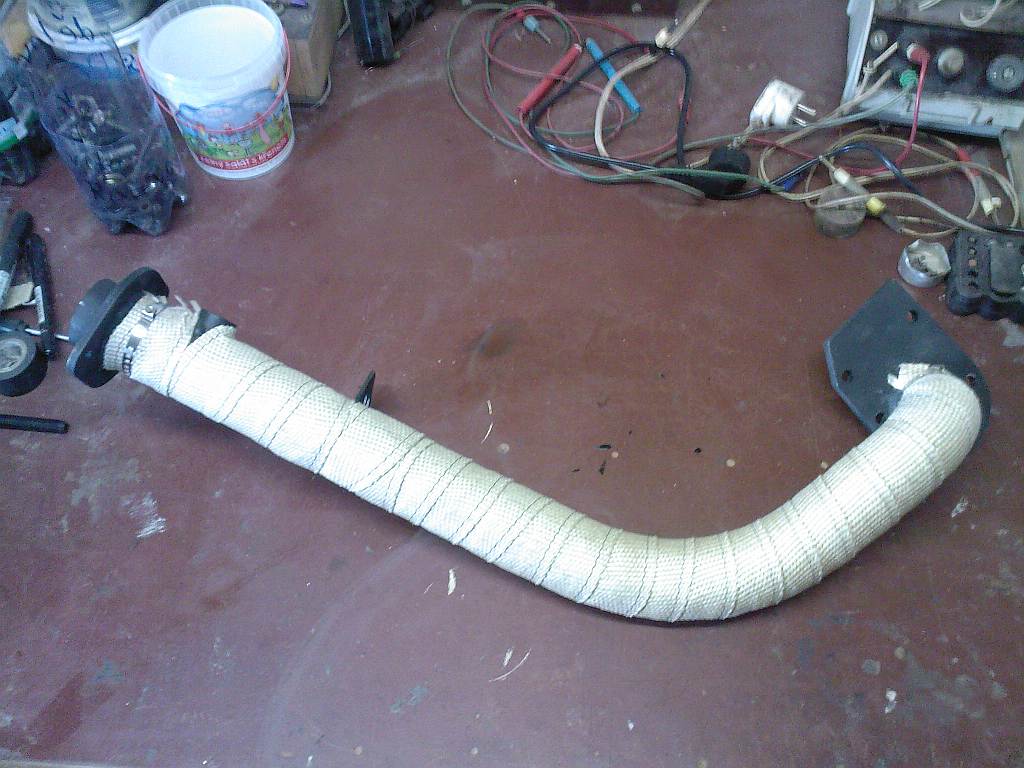

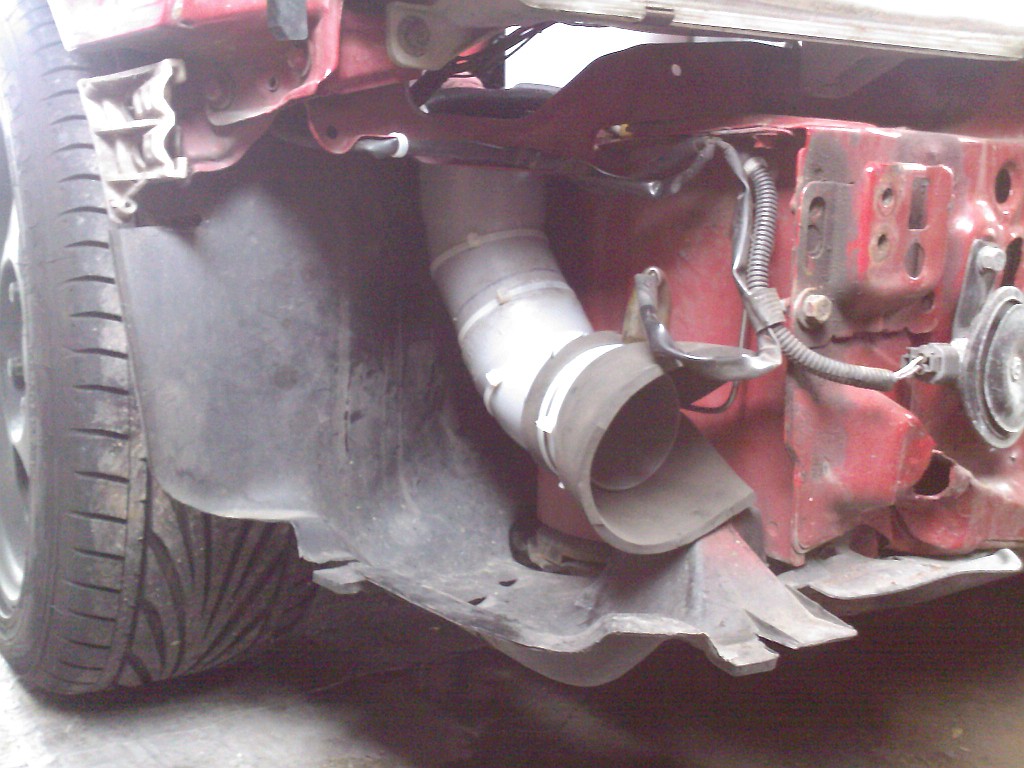

Jako další na motor přišlo upravené sání od AEM s přívodem vzduchu z nárazníku.



Sání 01.jpg


Sání 02.jpg

Uživatelský avatar
LJay
MacGyver
MacGyver
Příspěvky: 558
Registrován: 20 bře 2010 10:50
Kontaktovat uživatele:

Re: LJay ED9 turbo projekt

Příspěvekod LJay » 24 zář 2010 22:51

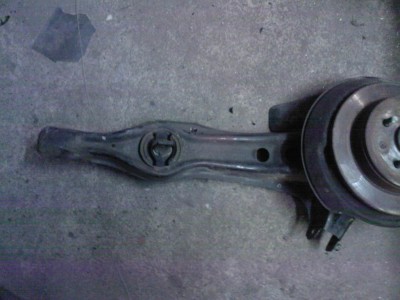

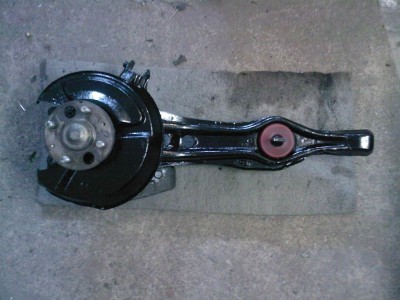

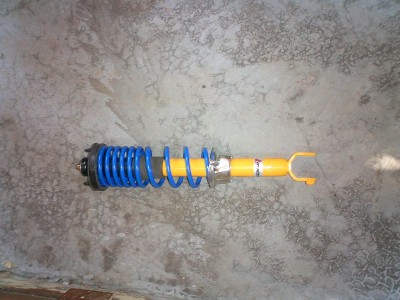

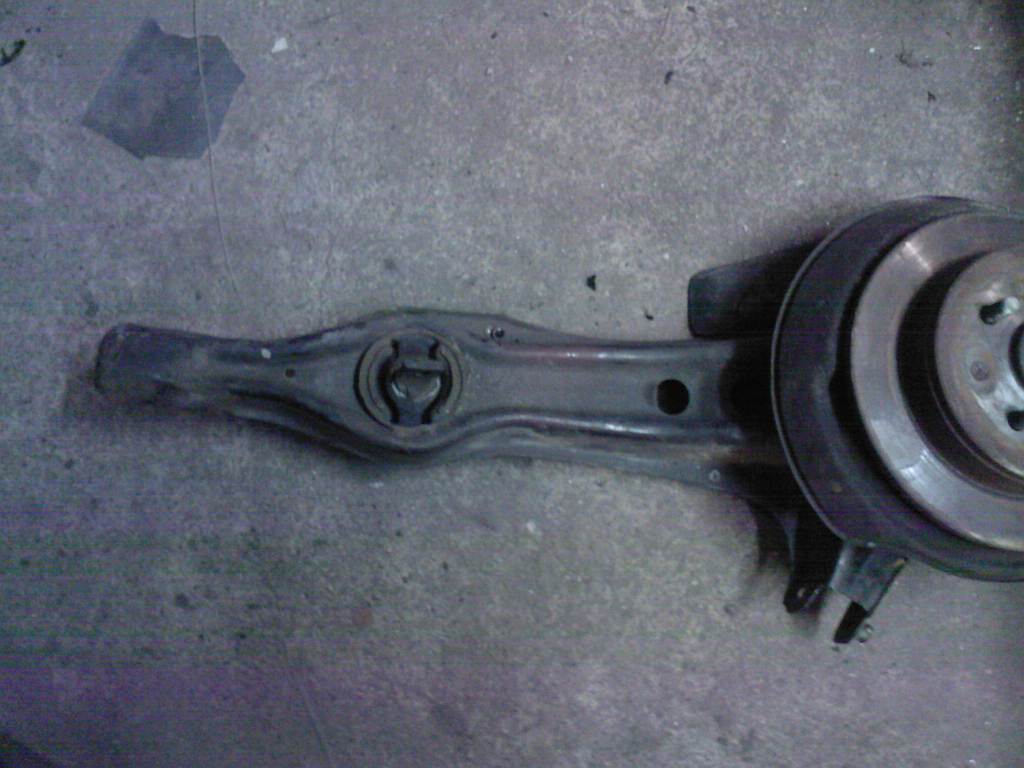

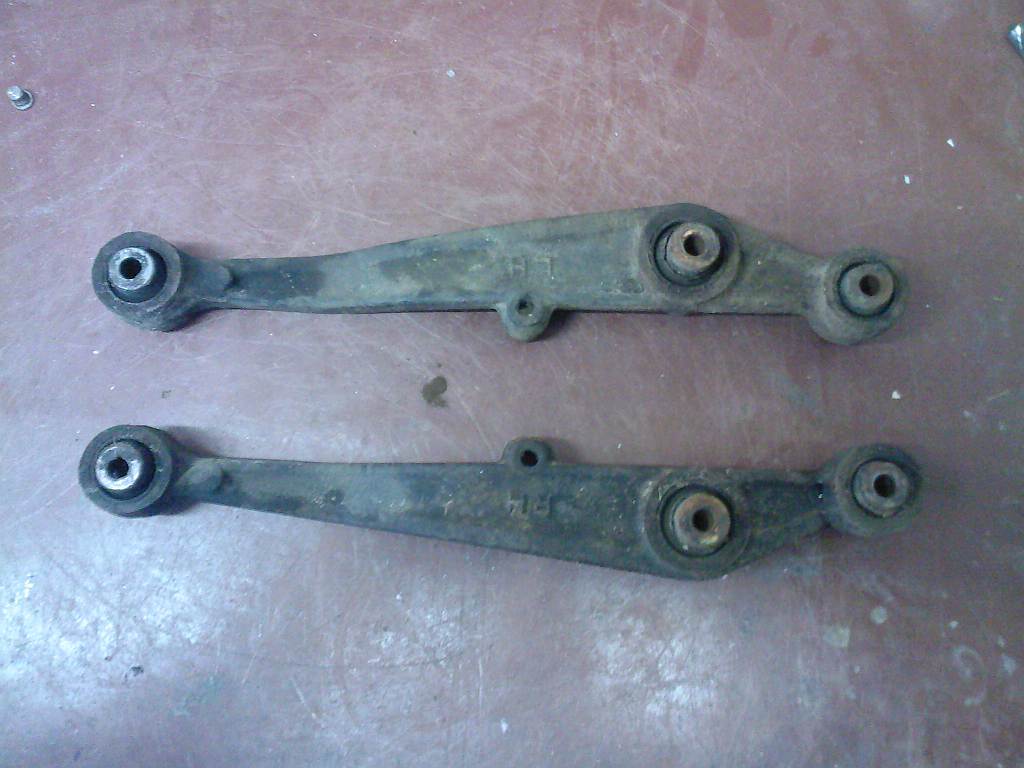

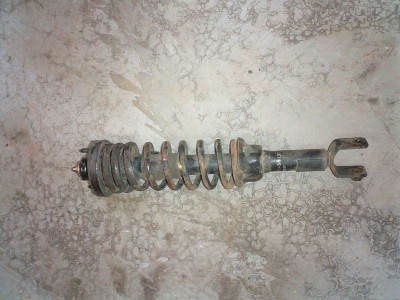

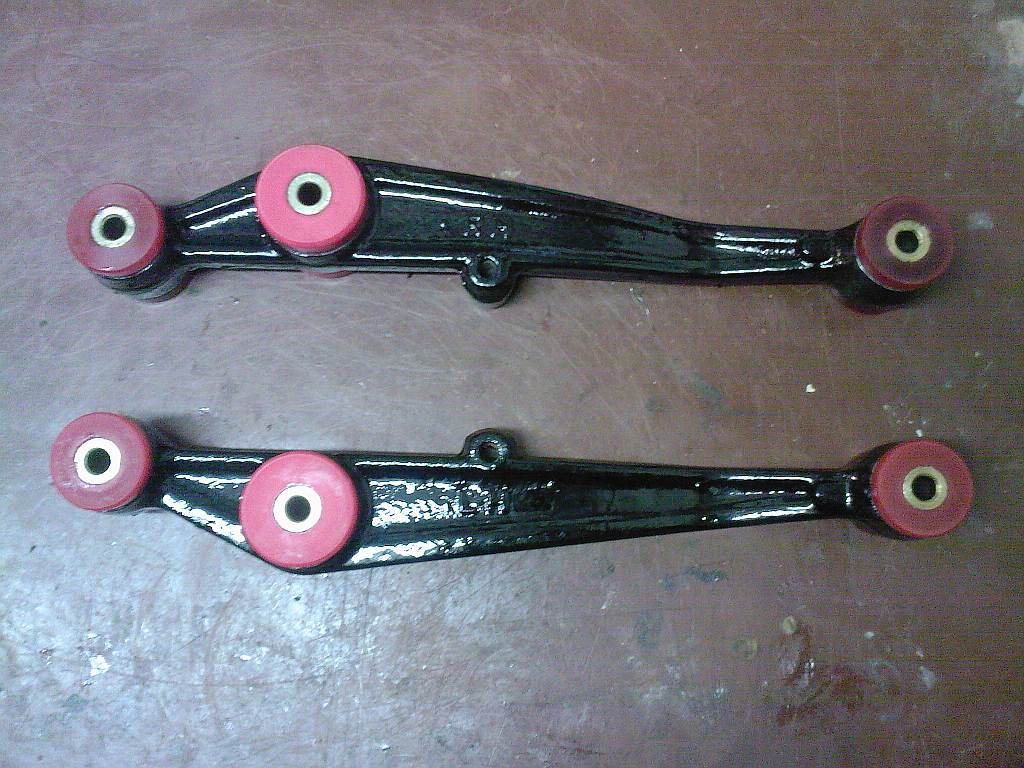

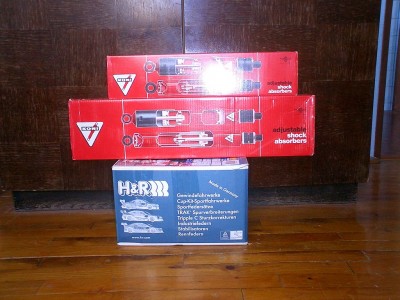

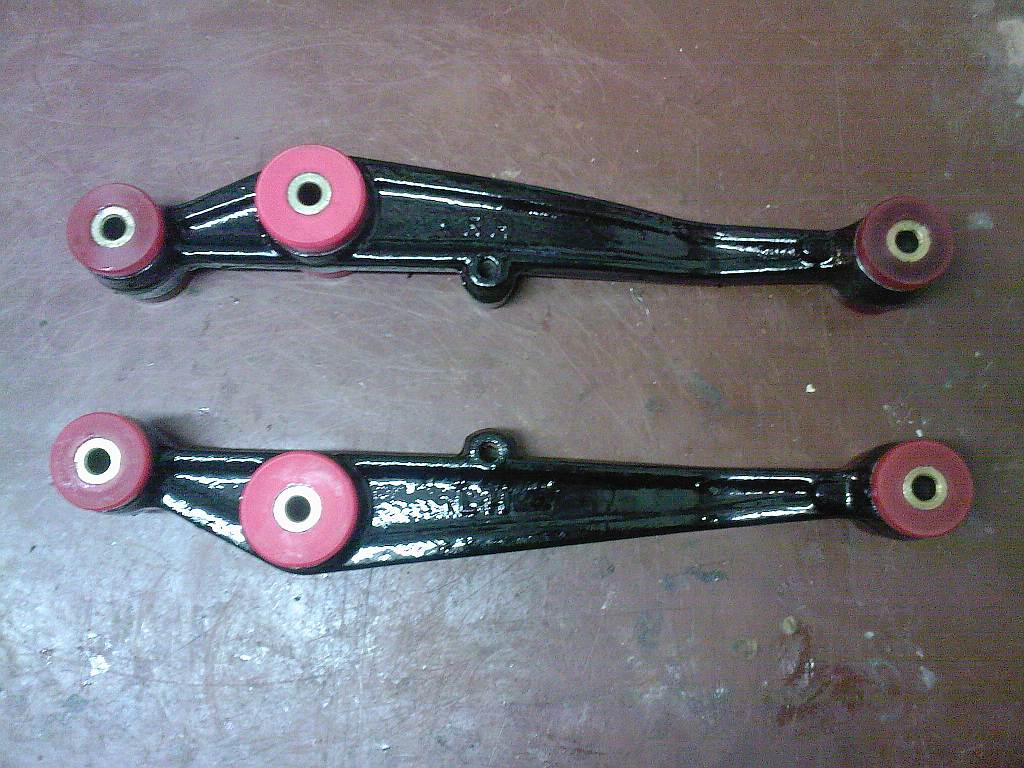

Další přišla na řadu kompletní repase podvozku (tlumiče, pružiny, silenty, čepy, ...) Na předku mám zatím jen klasické gumové silnetbloky, které příjdou časem vyměnit. Do zadu už přišli silenty od Energy Suspension.







zadni ramena 01.jpg


zadni ramena 04.jpg


zadni ramena 05.jpg


zadni ramena 09.jpg

Uživatelský avatar
LJay
MacGyver
MacGyver
Příspěvky: 558
Registrován: 20 bře 2010 10:50
Kontaktovat uživatele:

Re: LJay ED9 turbo projekt

Příspěvekod LJay » 24 zář 2010 23:01

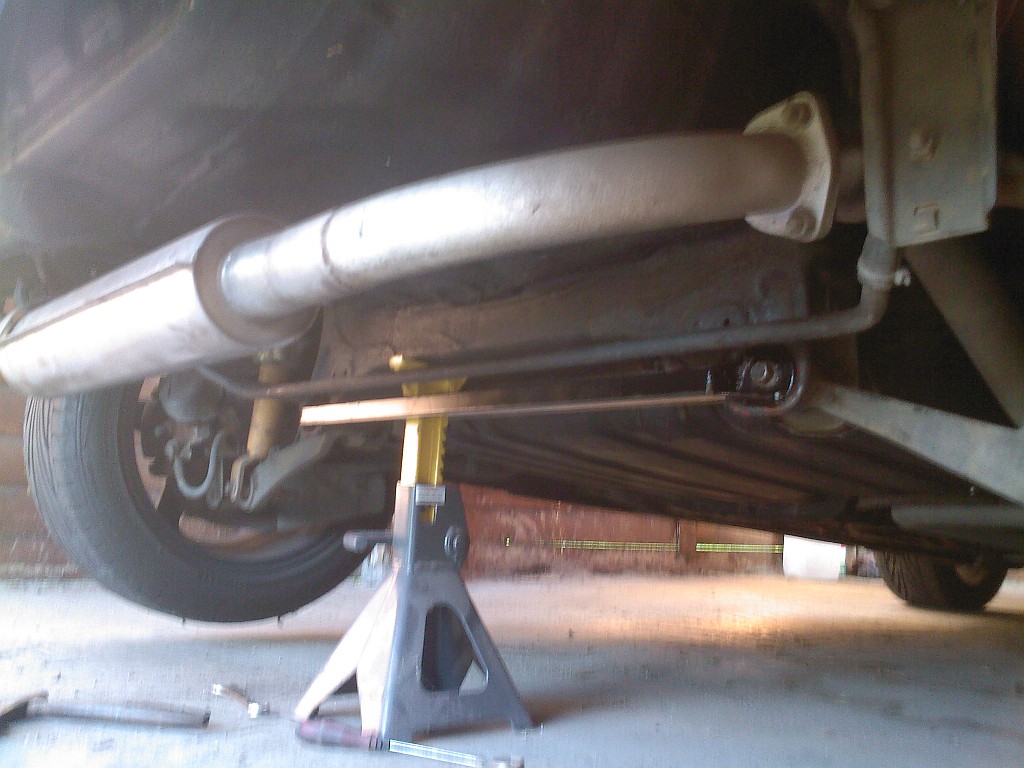

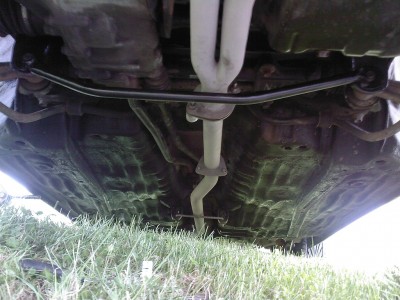

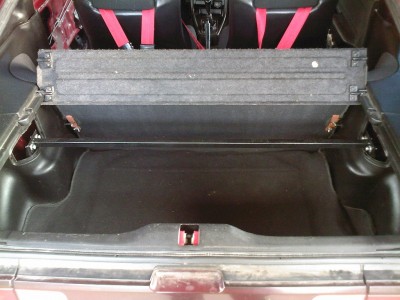

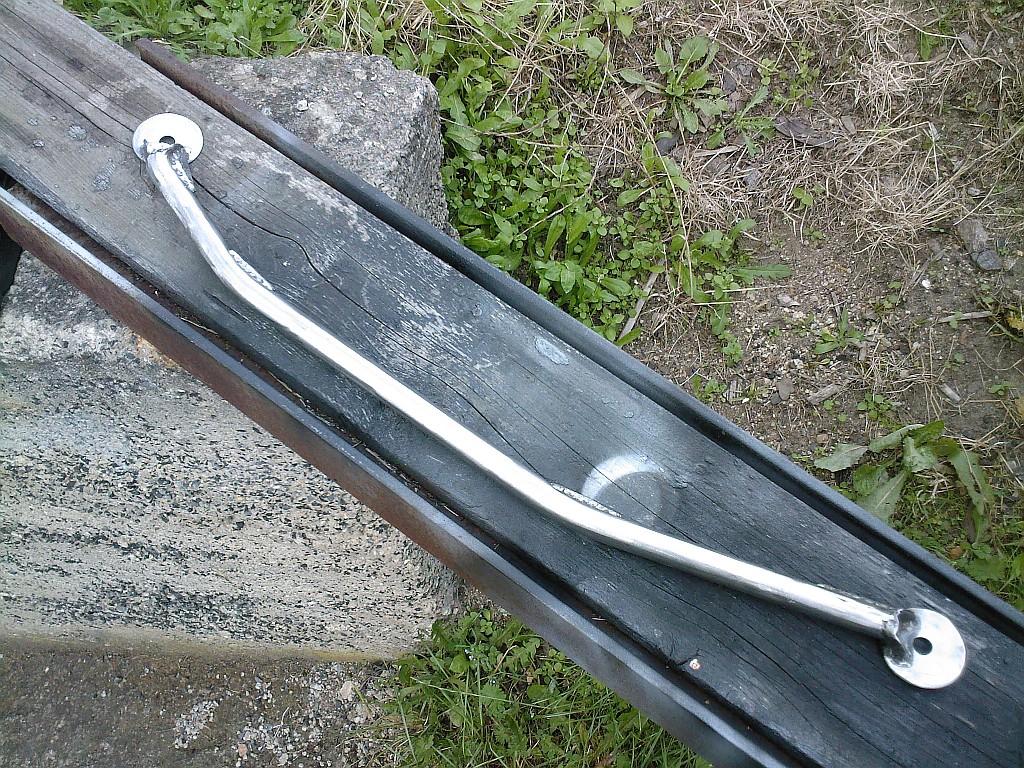

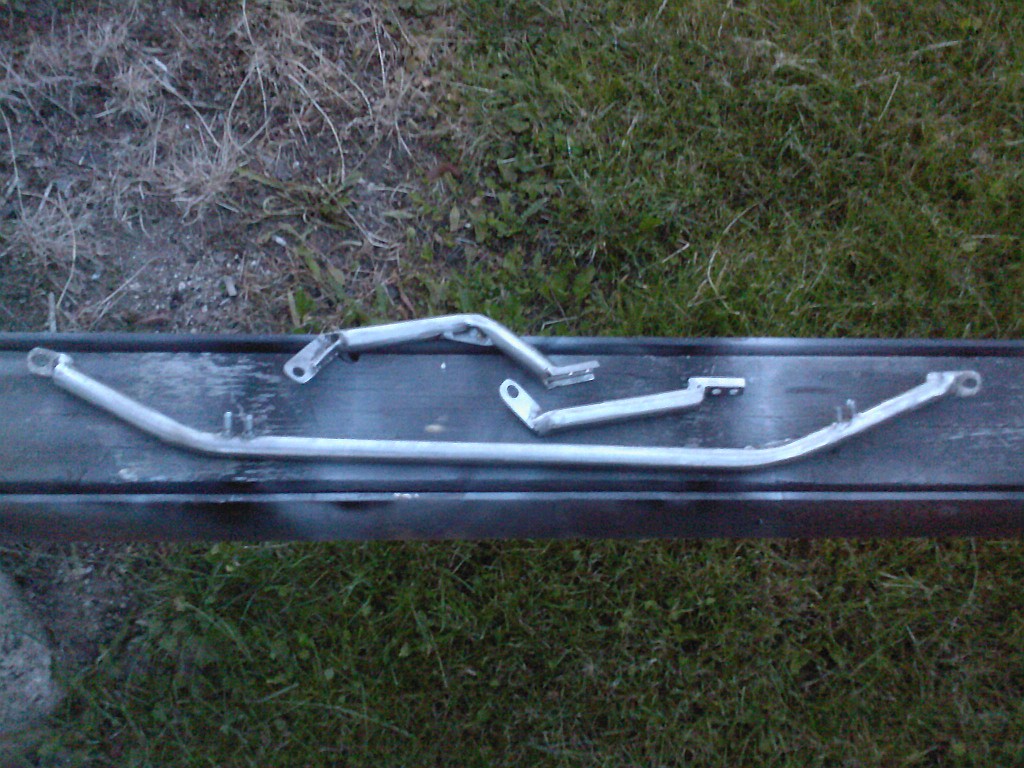

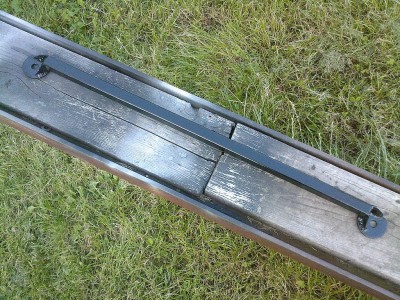

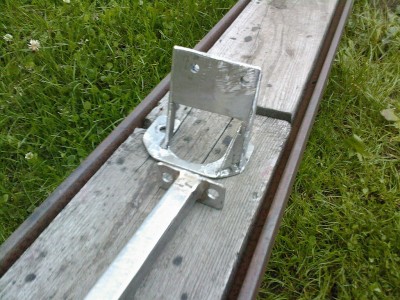

Po podvozku jsem se pustil do výroby rozpěr, abych trochu vyztužil poměrně měkou kasli céra. Teď mám v autě celkem čtyři přední horní a spodní, zadní horní a spodní. Musí se nechat, že po jejich montáži se začalo auto chovat znatelně líp.

Rozpěra přední 05.jpg


Rozpěra přední 06.jpg


Rozpěra 01.jpg


Rozpěra 03.jpg


Rozpěra 03.jpg


Rozpěra 08.jpg


Rozpěra 01.jpg


Rozpěra 03.jpg
Naposledy upravil(a) LJay dne 25 zář 2010 08:31, celkem upraveno 1 x.

Uživatelský avatar
LJay
MacGyver
MacGyver
Příspěvky: 558
Registrován: 20 bře 2010 10:50
Kontaktovat uživatele:

Re: LJay ED9 turbo projekt

Příspěvekod LJay » 25 zář 2010 08:30

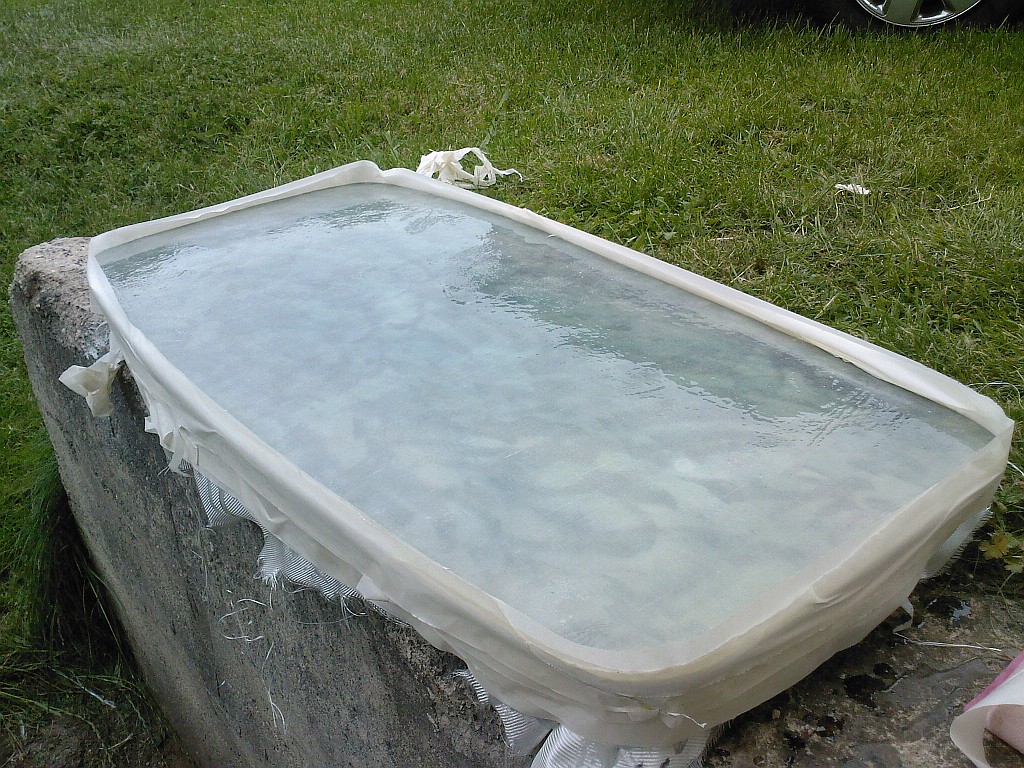

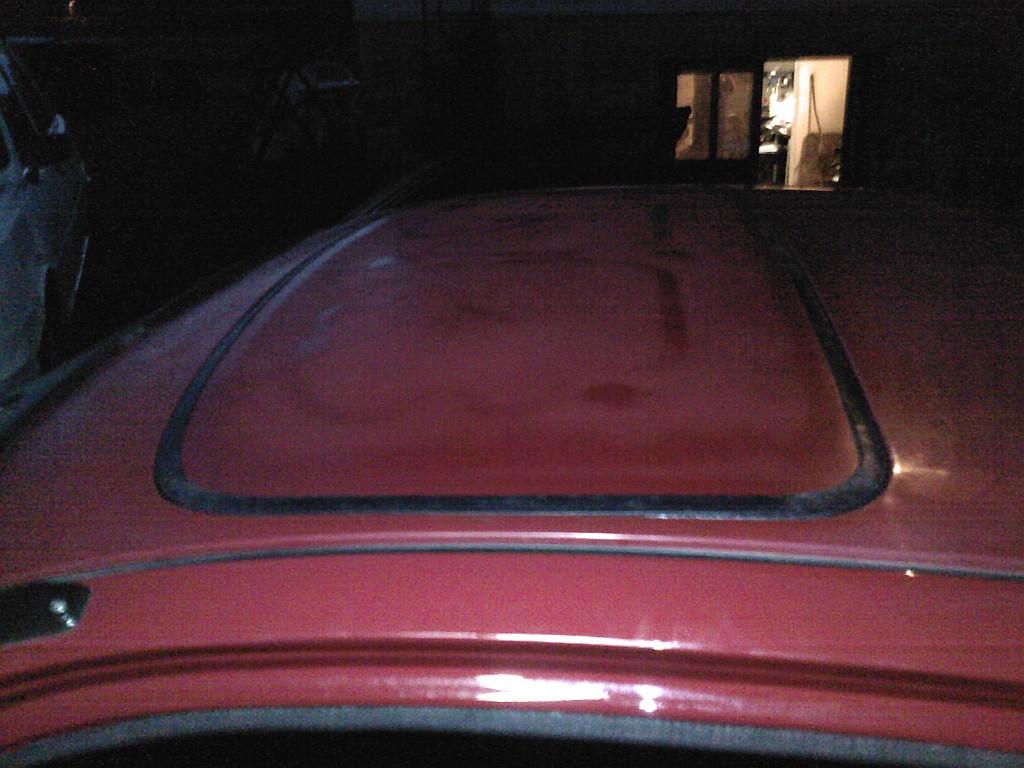

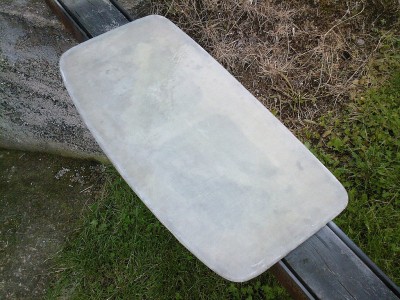

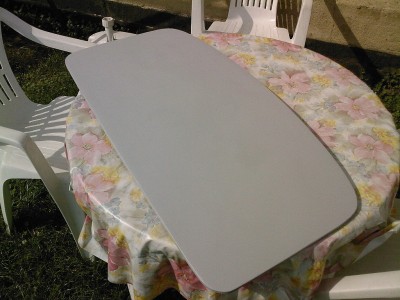

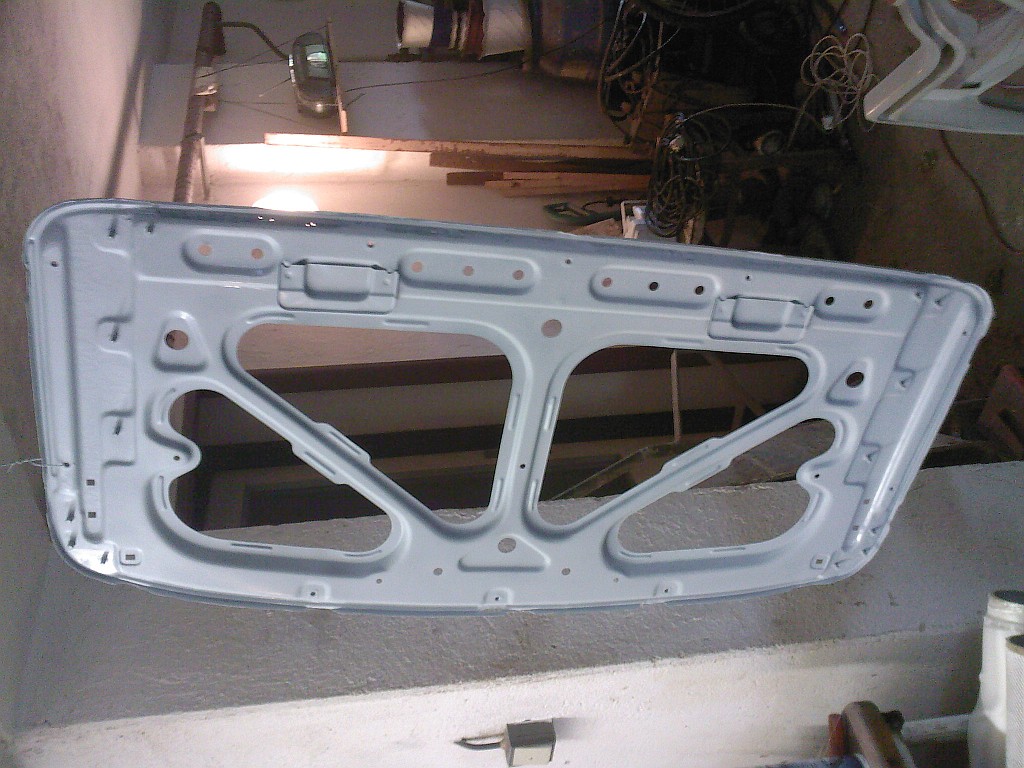

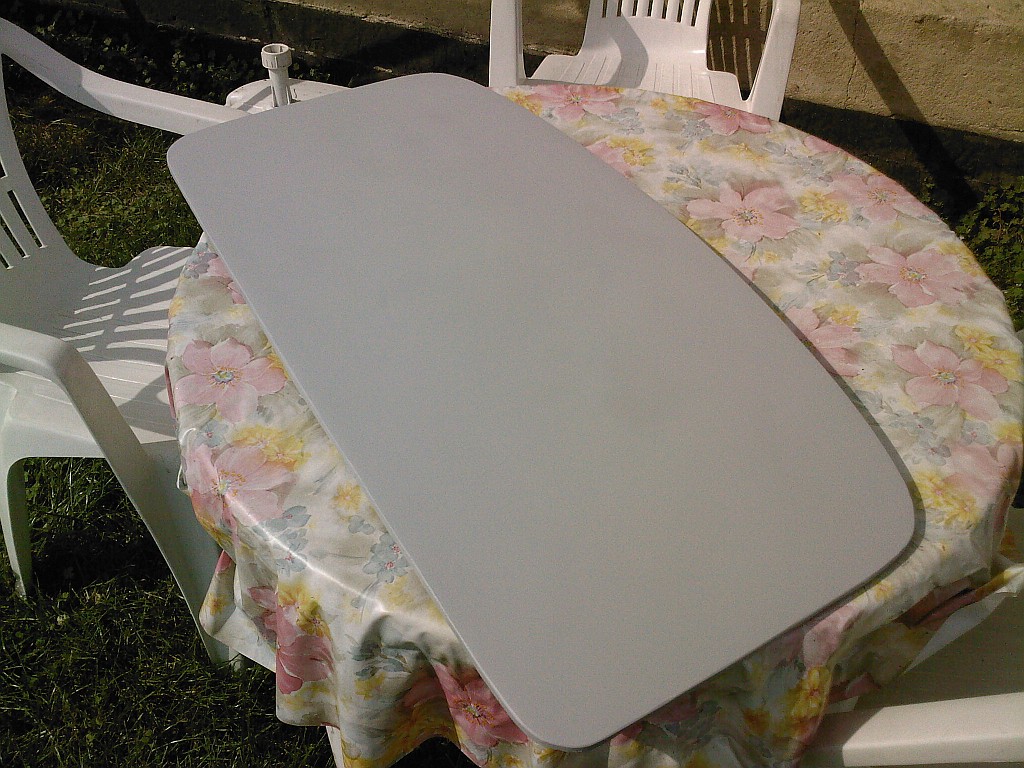

Vzhledem k tomu, že snad všechny céra trpí korozí šíbru. Rozhodnul jsem se vyrobit svůj z laminátu s použitím plechuvé kostry z původního šíbru.

br 07.jpg


br 03.jpg


br 05.jpg

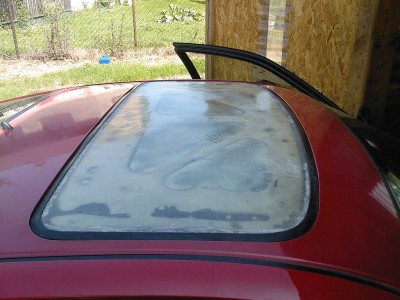

br 08.jpg


br 10.jpg


br 12.jpg

Uživatelský avatar
LJay
MacGyver
MacGyver
Příspěvky: 558
Registrován: 20 bře 2010 10:50
Kontaktovat uživatele:

Re: LJay ED9 turbo projekt

Příspěvekod LJay » 25 zář 2010 08:36

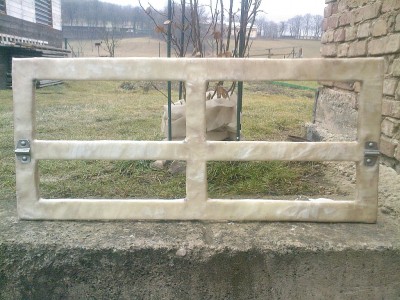

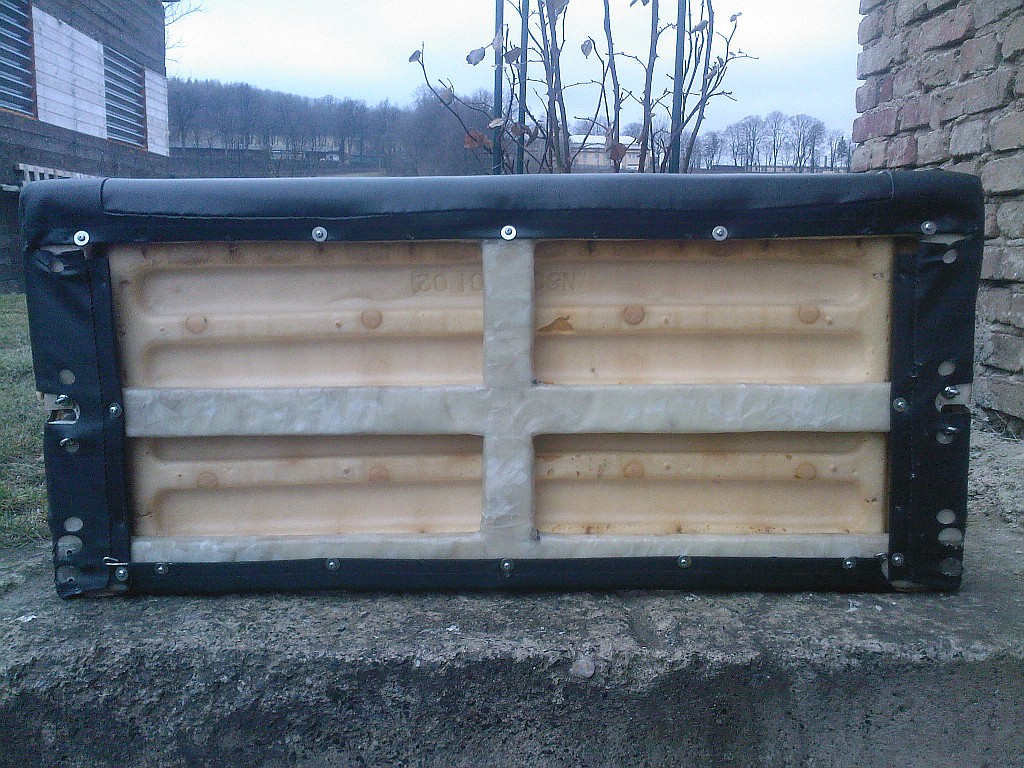

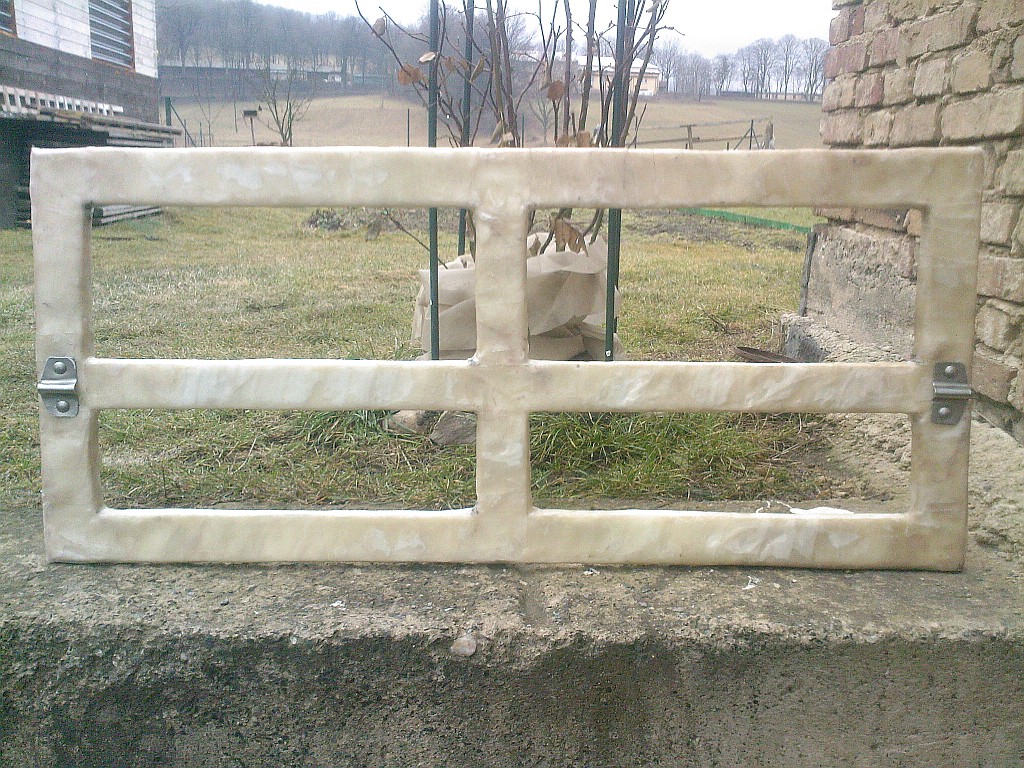

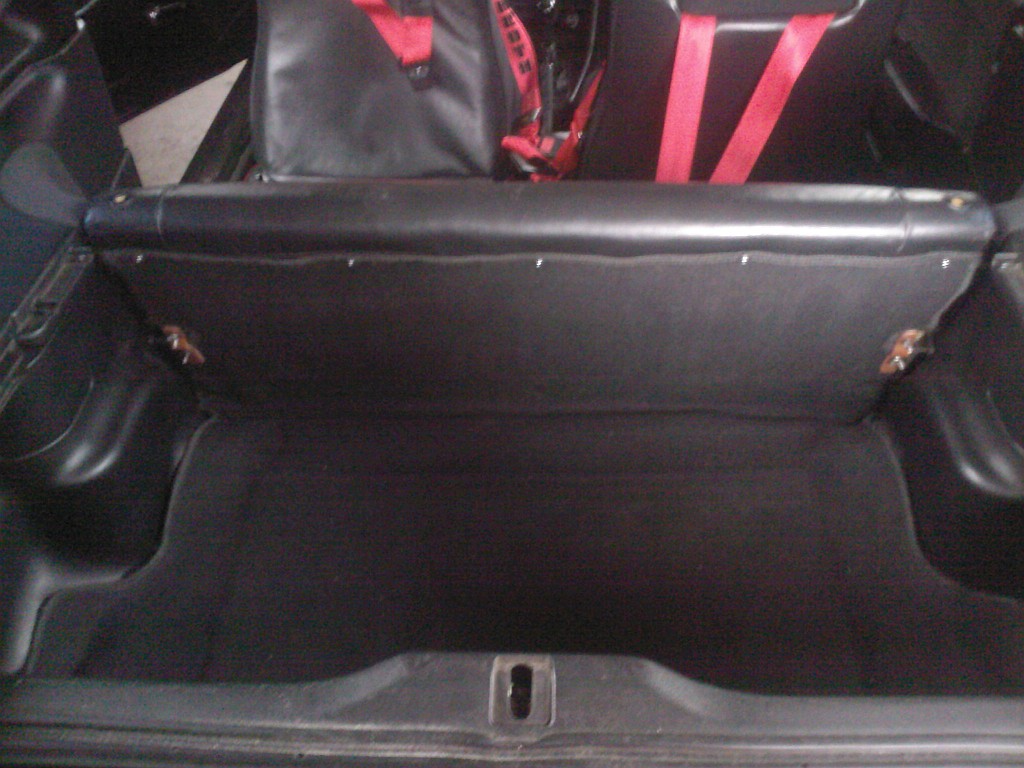

Z laminátu jsem si vyrobil také kostru zadní sedačky, abych jí torchu odlehčil.





Naposledy upravil(a) LJay dne 25 zář 2010 08:53, celkem upraveno 1 x.

Uživatelský avatar
LJay
MacGyver
MacGyver
Příspěvky: 558
Registrován: 20 bře 2010 10:50
Kontaktovat uživatele:

Re: LJay ED9 turbo projekt

Příspěvekod LJay » 25 zář 2010 08:51

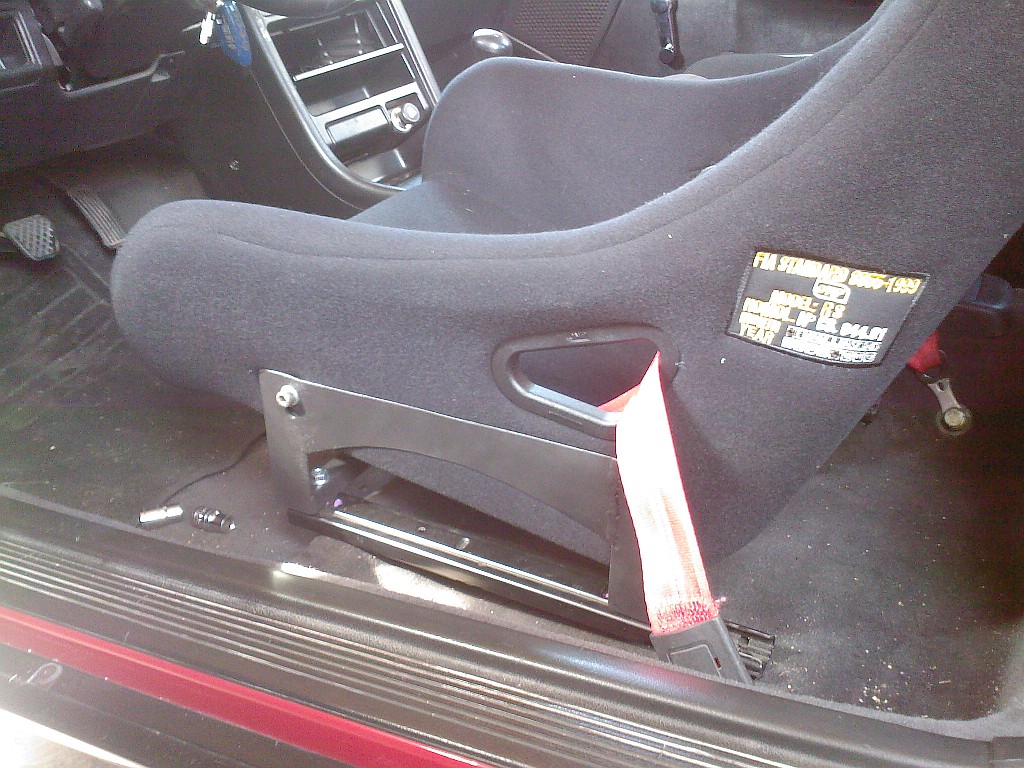

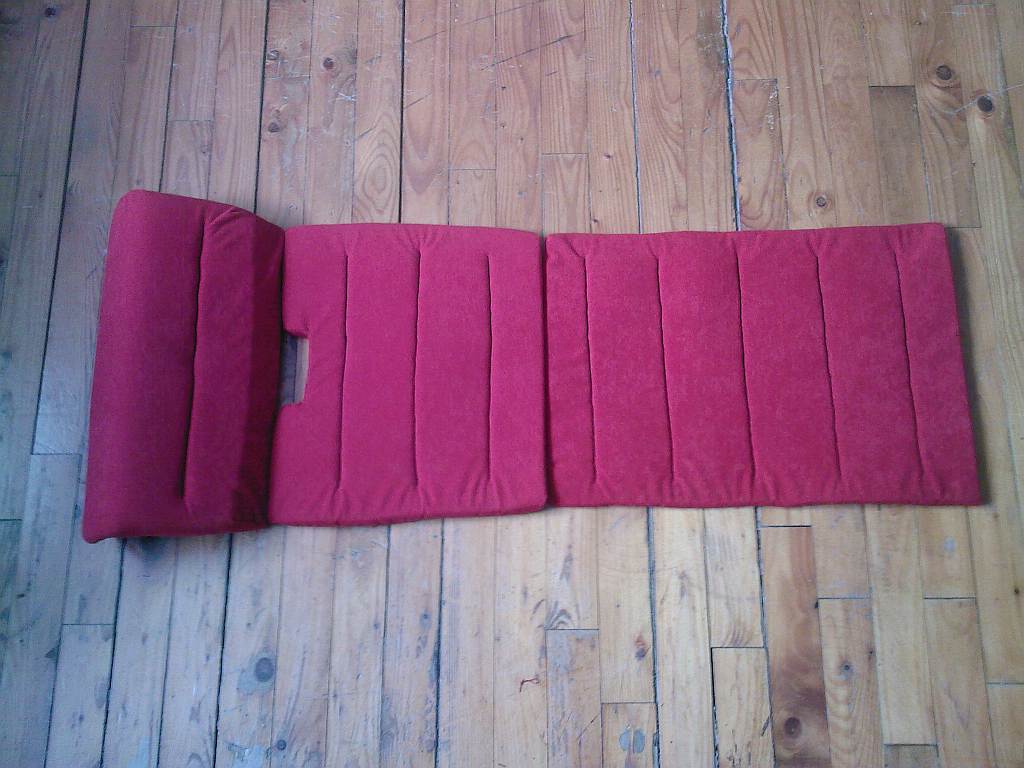

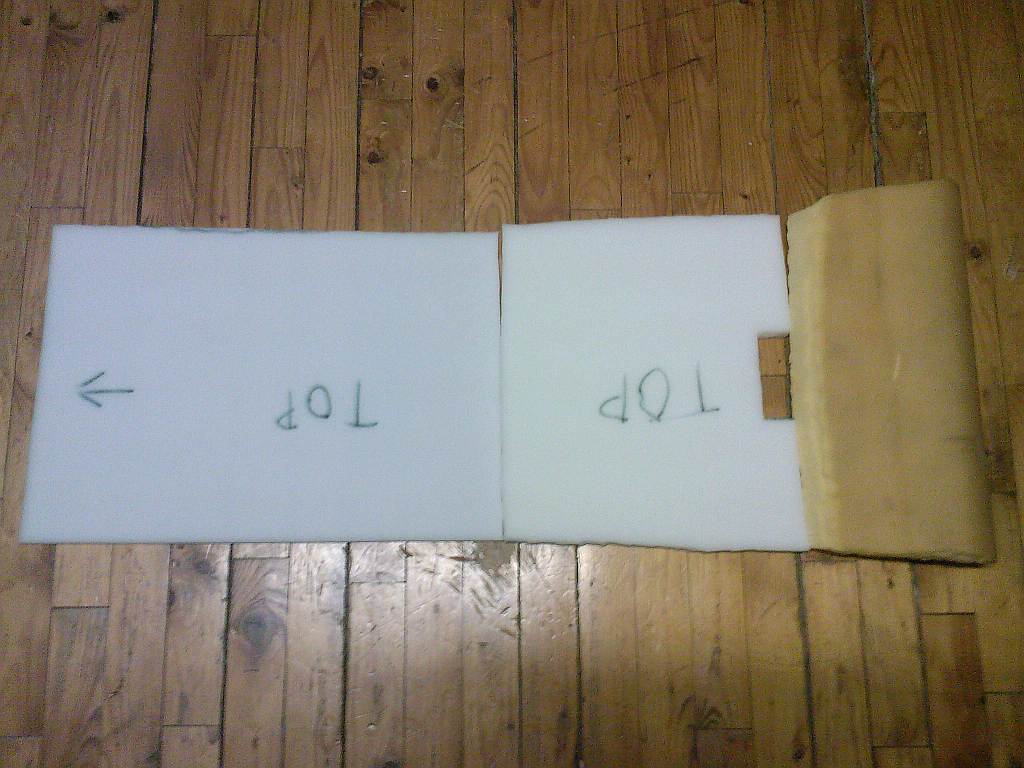

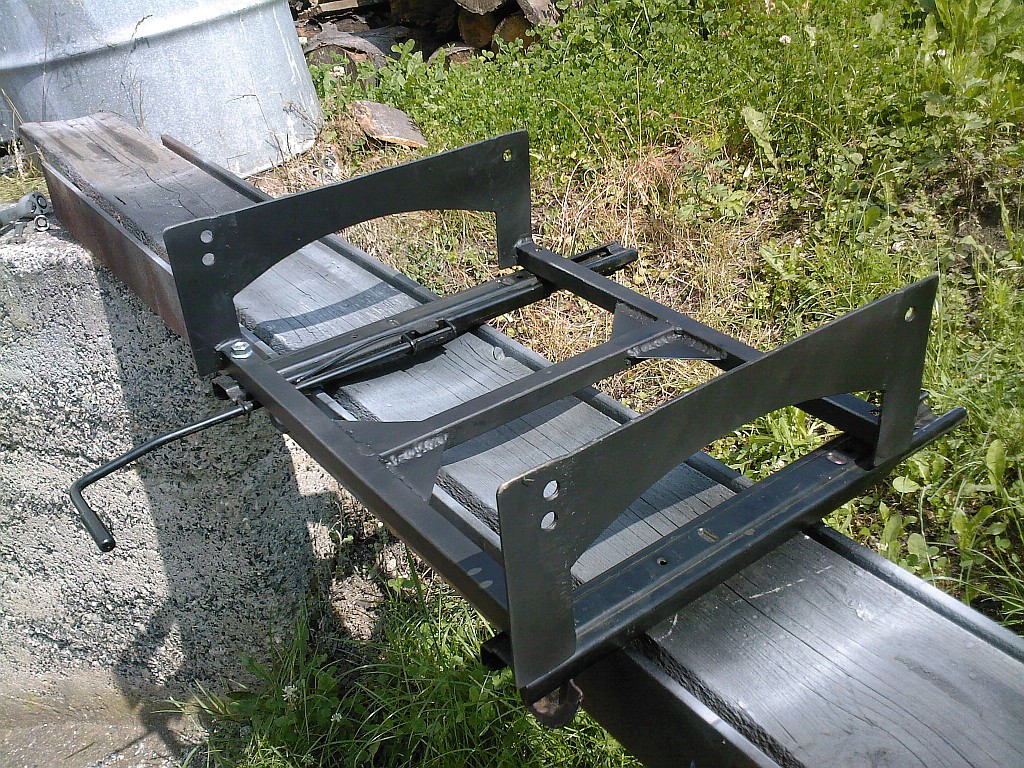

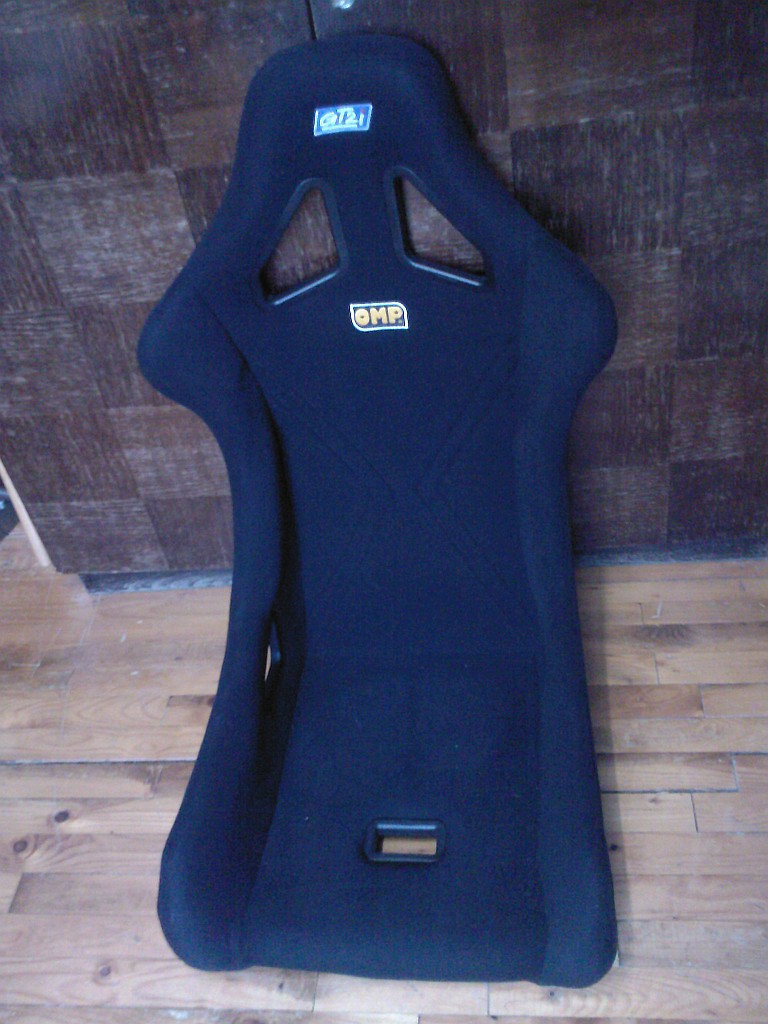

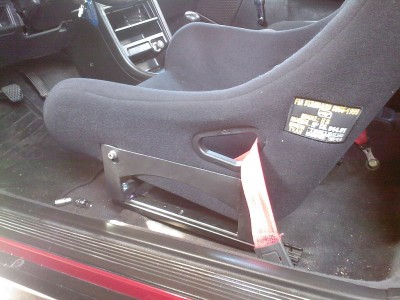

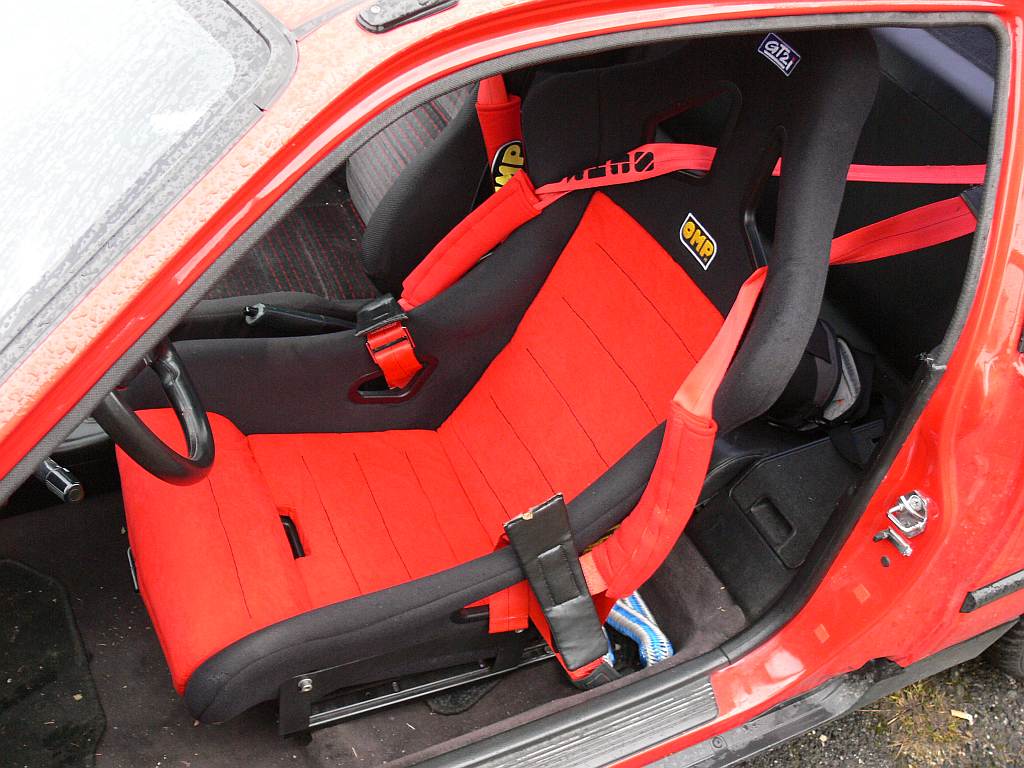

Řidičovu sedačku jsem vyměnil za skořepinu od OMP. Namontoval bezpečnostní pásy Schroth s elektrickým odvýjením a návleky od OMP. Sedačka je připevněná k pojezdům pomocí držáku, který jsem si vyrobil a je v ní přídavné polstrování, které jsem ušil.

Sedačka 01.jpg


Držák 03.jpg


Držák 04.jpg


Polstrování 01.jpg


Polstrování 02.jpg


Polstrování 09.jpg

Uživatelský avatar
LJay
MacGyver
MacGyver
Příspěvky: 558
Registrován: 20 bře 2010 10:50
Kontaktovat uživatele:

Re: LJay ED9 turbo projekt

Příspěvekod LJay » 25 zář 2010 09:05

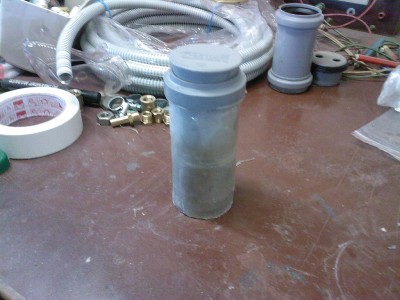

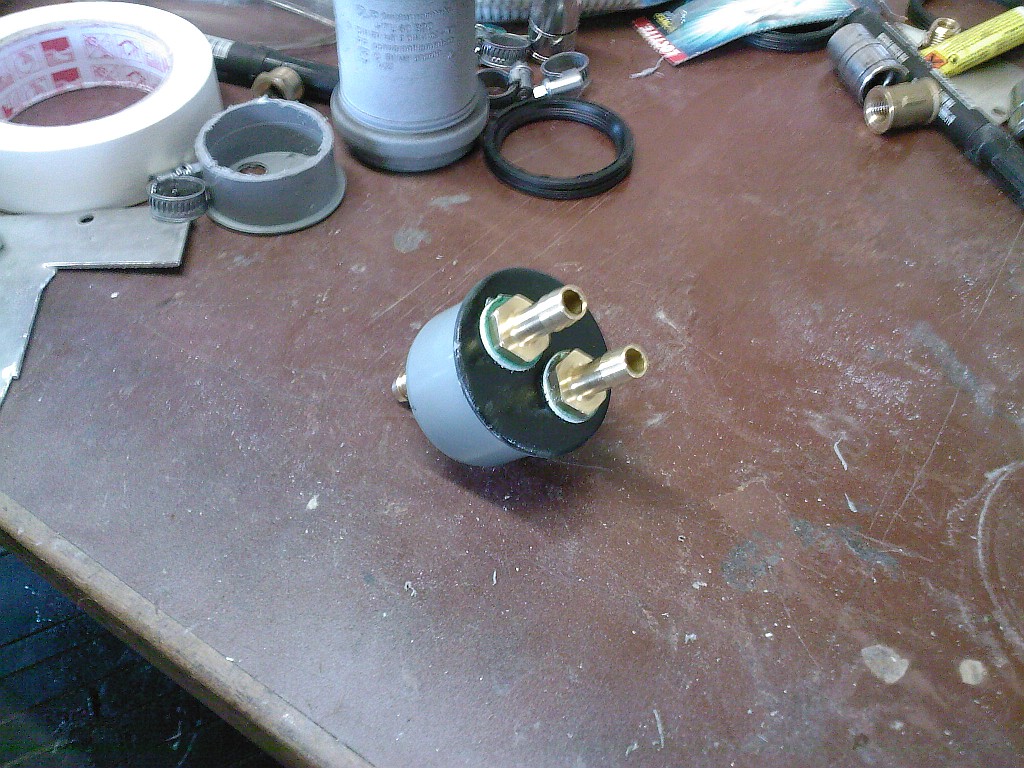

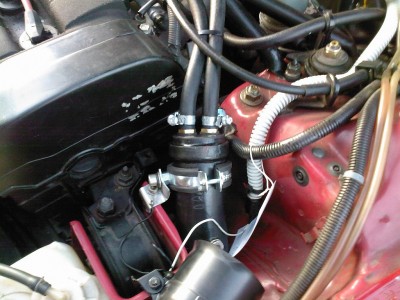

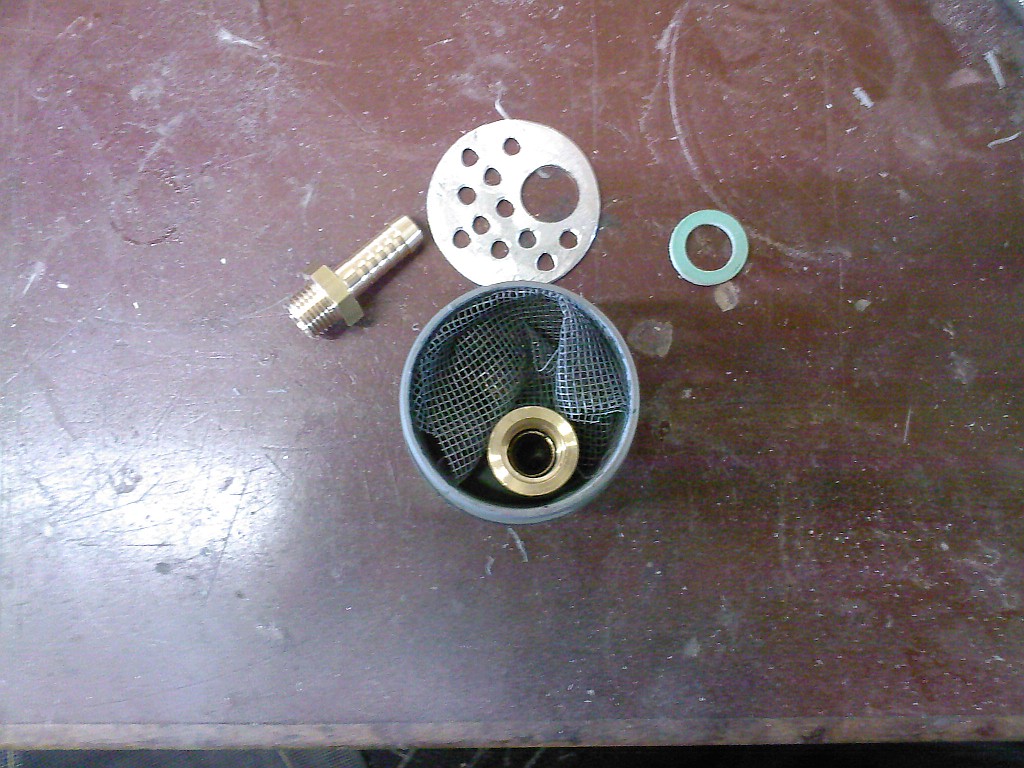

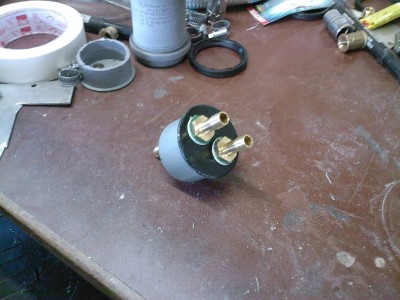

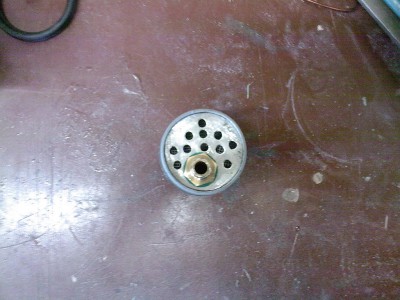

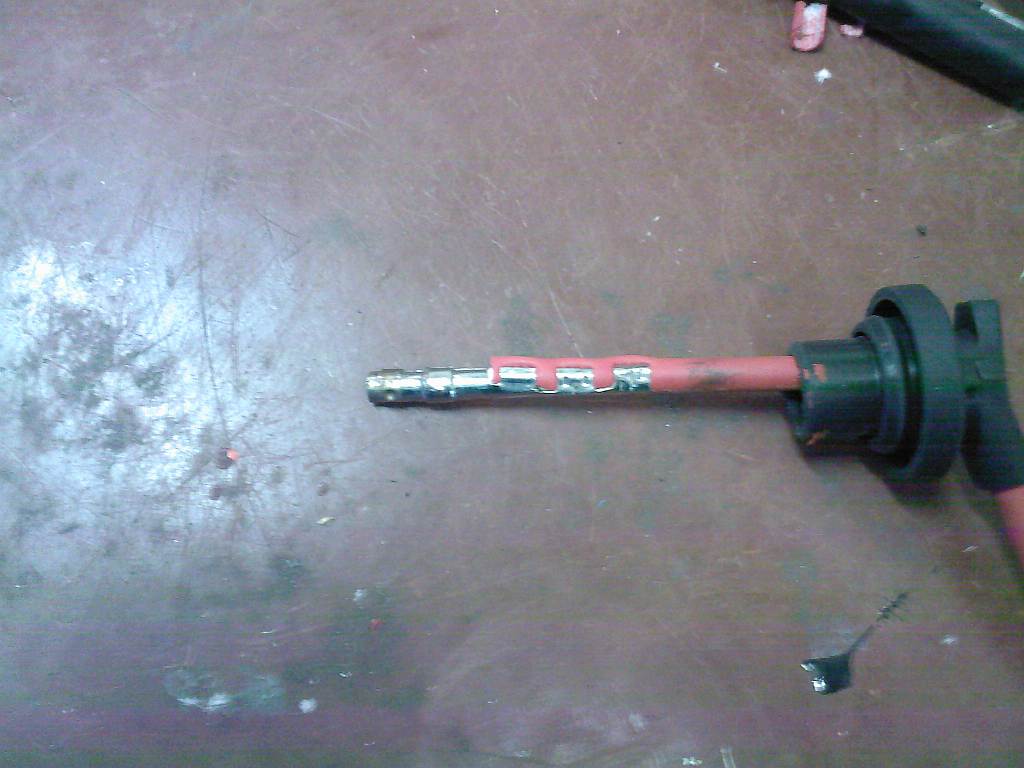

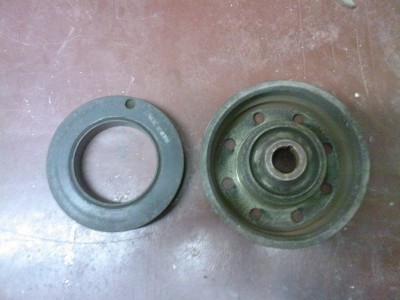

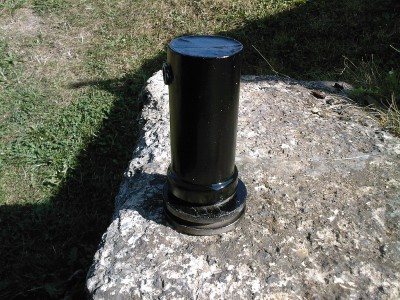

Postupně jsem taky začal pracovat na motoru. Nejdřívě se vyměnil setrvák za odlehčený (-2,5kg) potom řemenice klikovky (-1kg). Přidaly se kabely ke svíčkám Moroso, které jsem musel dost doupravit, protože se vyrábí jen na SOHC motory. Potom přišla na řadu výroba Oil Catch Tanku.

emenice 01.jpg


kabely 01.jpg


OCT 04.jpg


OCT 05.jpg


OCT 06.jpg


OCT 07.jpg


OCT 08.jpg


OCT 09.jpg

Uživatelský avatar
LJay
MacGyver
MacGyver
Příspěvky: 558
Registrován: 20 bře 2010 10:50
Kontaktovat uživatele:

Re: LJay ED9 turbo projekt

Příspěvekod LJay » 25 zář 2010 09:15

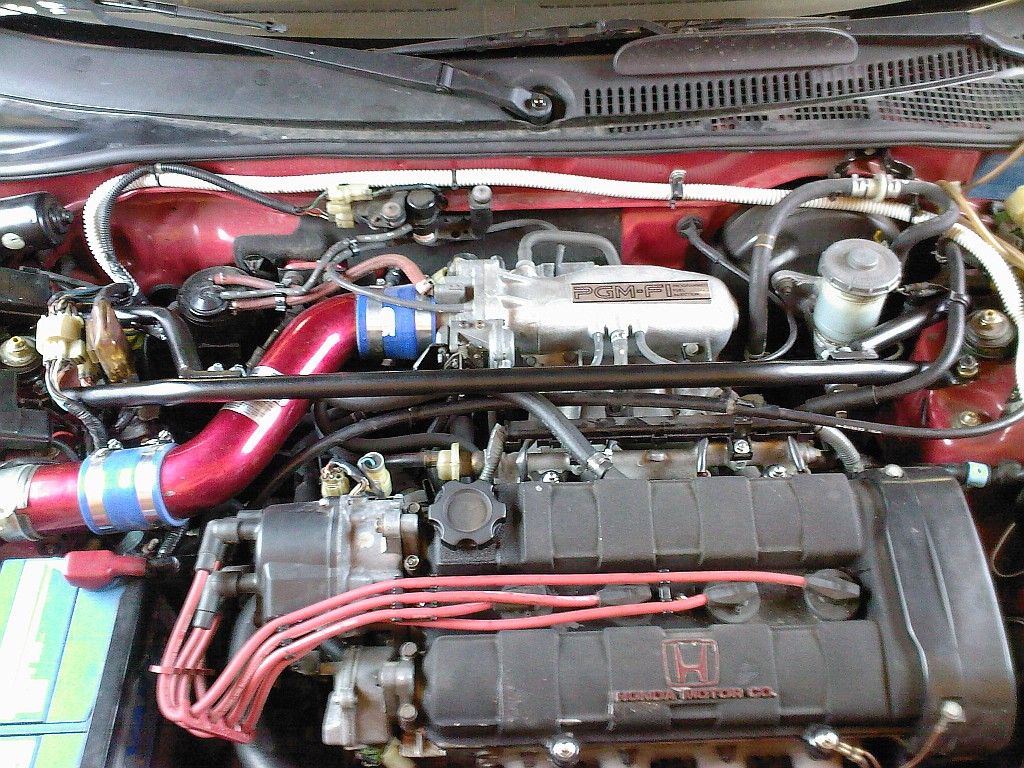

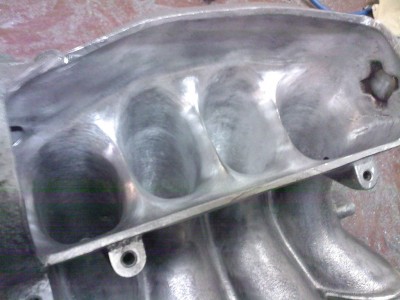

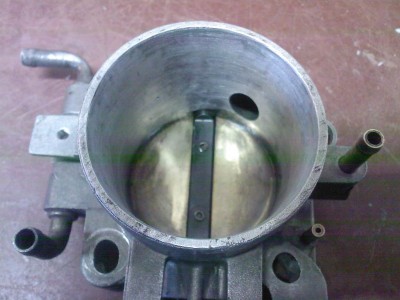

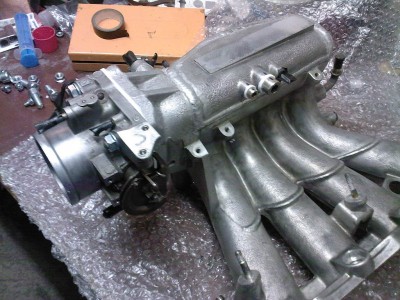

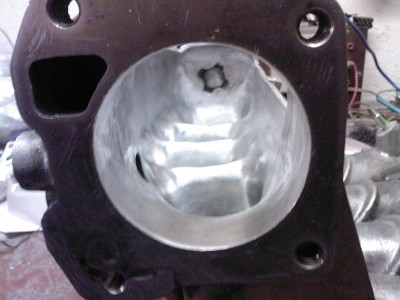

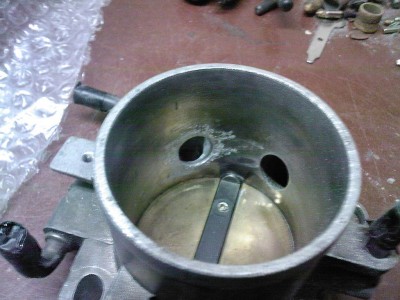

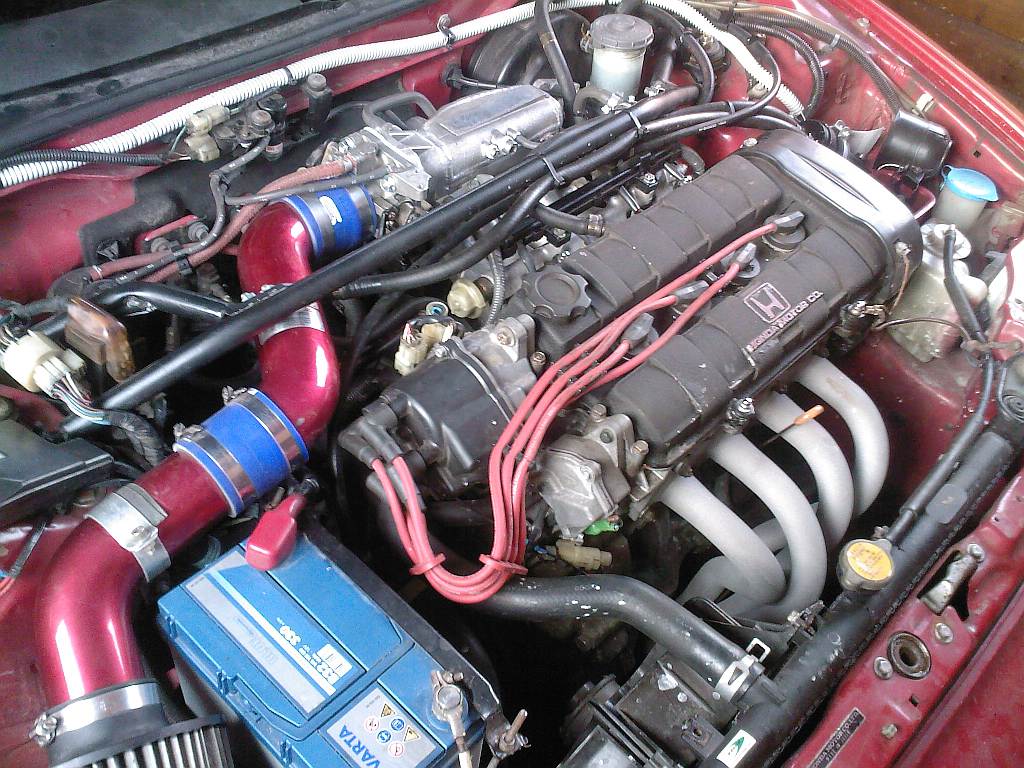

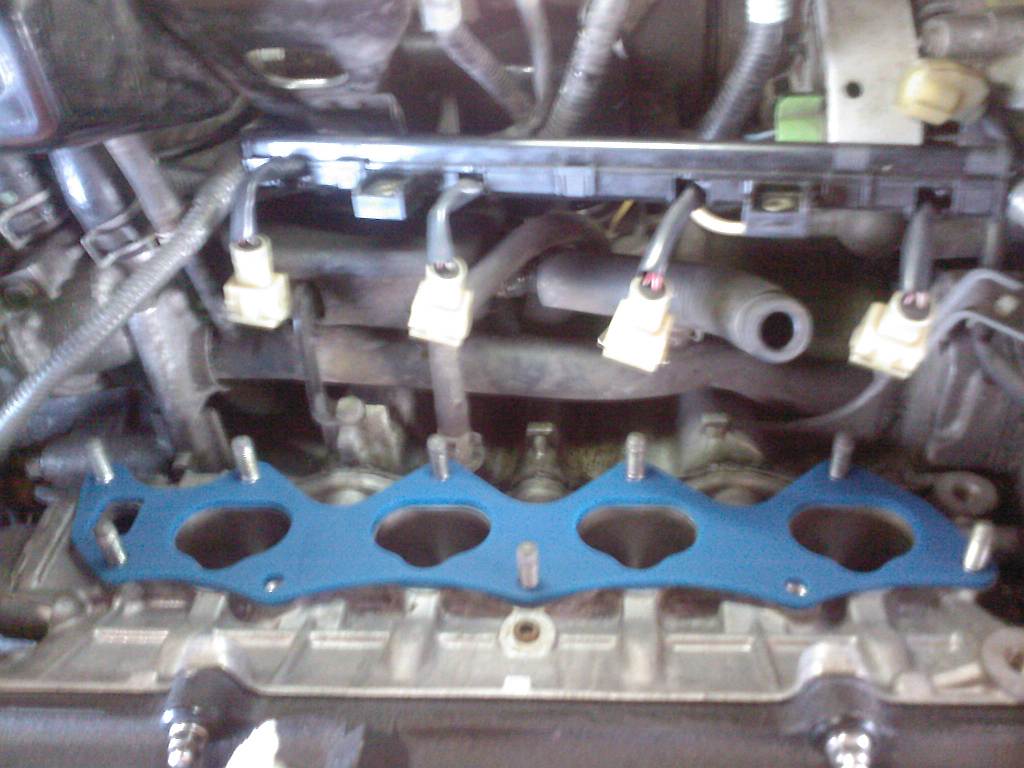

Další úpravou motoru bylo přeportování sací komory a parohů. Výměna škrtící klapky za klapku z B16A1. Použití termo těsnění mezi sání a hlavu od Hondata. Výroba vlastního termotěsnění mezi komoru a klapku, komoru a EACV.

klapka 04.jpg


klapka 05.jpg

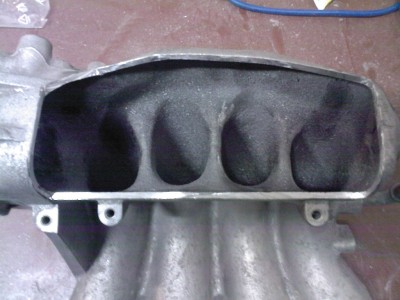

komora 01.jpg


komora 10.jpg


komora 11.jpg


komora 15.jpg


montáž 03.jpg


montáž 07.jpg

Uživatelský avatar
LJay
MacGyver
MacGyver
Příspěvky: 558
Registrován: 20 bře 2010 10:50
Kontaktovat uživatele:

Re: LJay ED9 turbo projekt

Příspěvekod LJay » 25 zář 2010 09:23

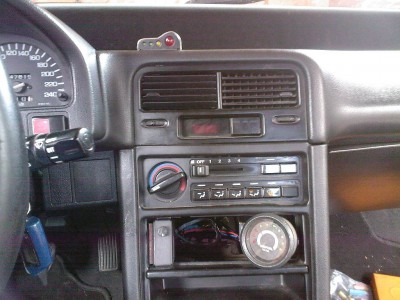

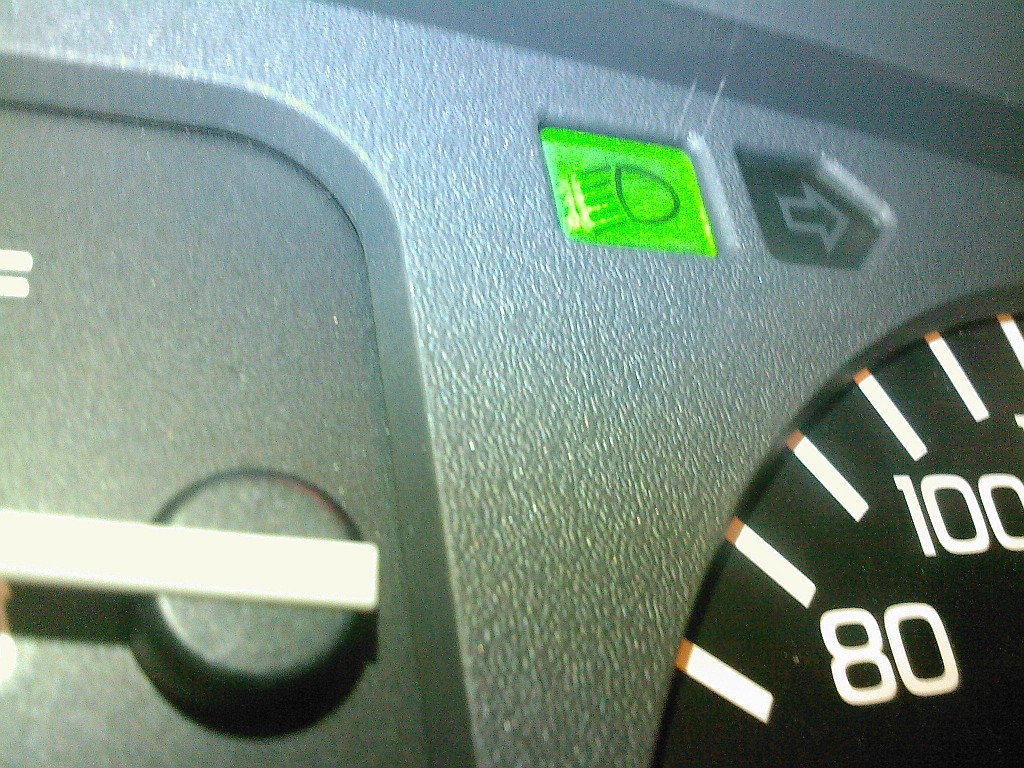

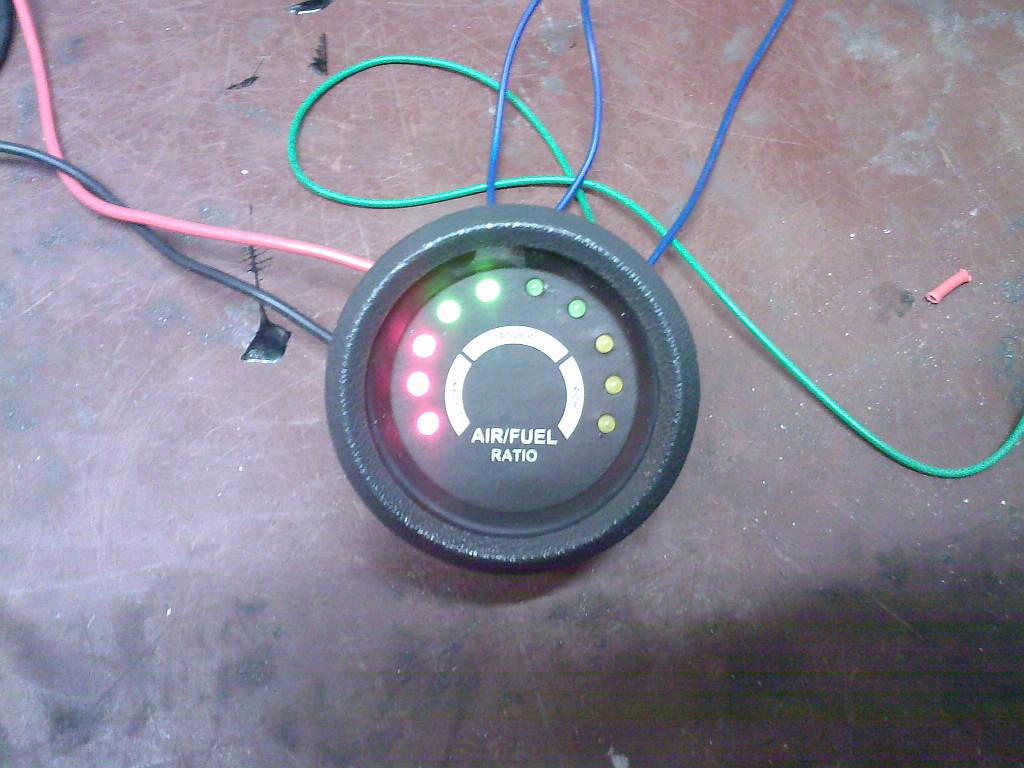

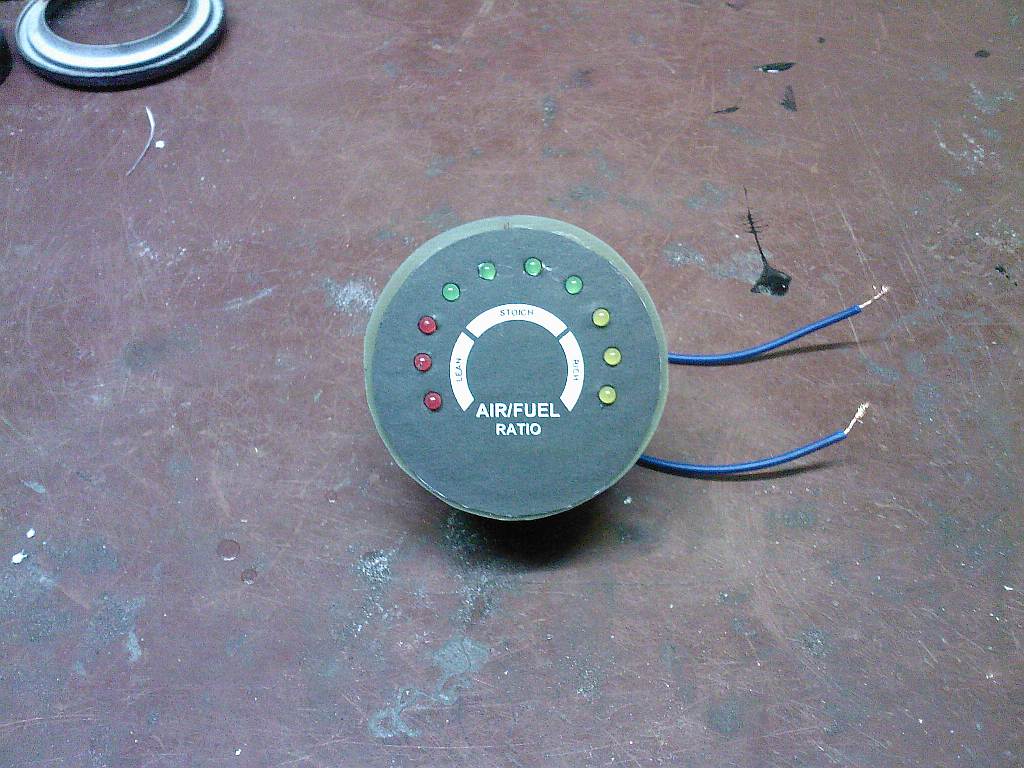

Do interieru jsem si pak přidal mnou vyrobený budík pro indikaci A/F a shiftlight, který ještě odlaďuju. Do přístrojovky jsem také přihodil kontrolku rozsvícených světel.

AF budik 05.jpg


AF budik 10.jpg

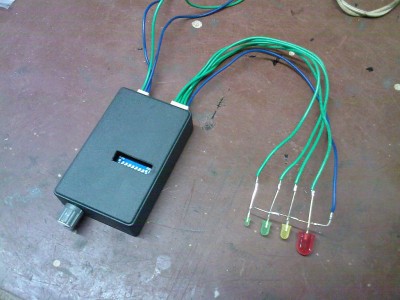

Shiftlight 04.jpg


Shiftlight 07.jpg


Kontrolka 01.jpg

Uživatelský avatar
LJay
MacGyver
MacGyver
Příspěvky: 558
Registrován: 20 bře 2010 10:50
Kontaktovat uživatele:

Re: LJay ED9 turbo projekt

Příspěvekod LJay » 25 zář 2010 09:28

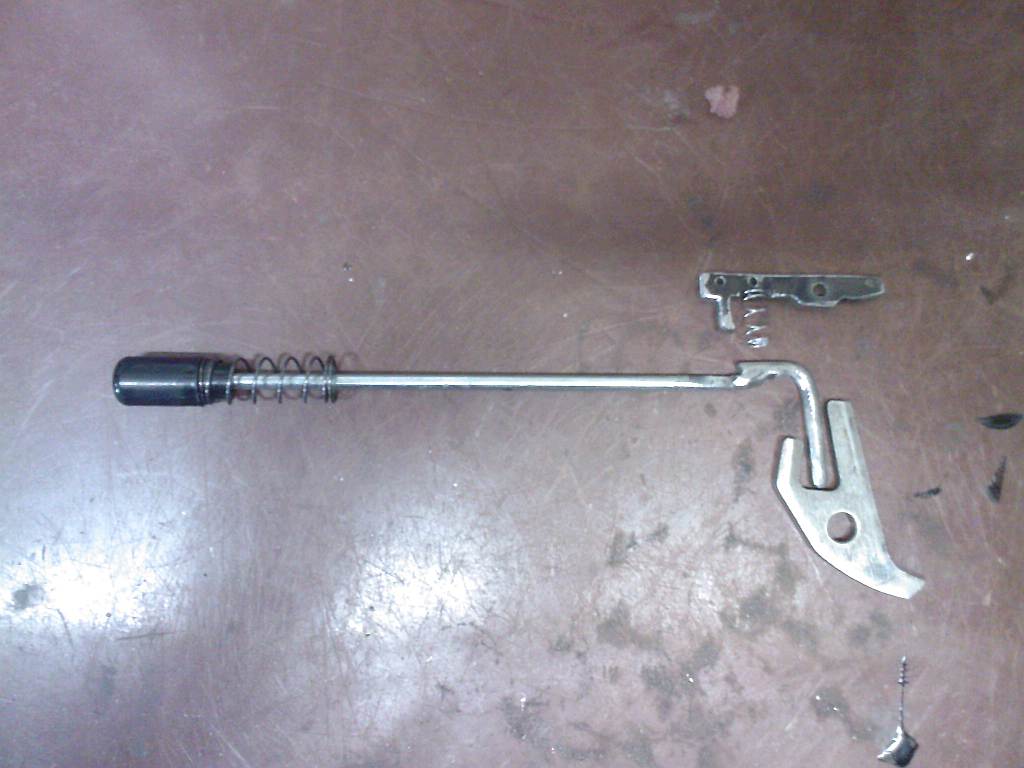

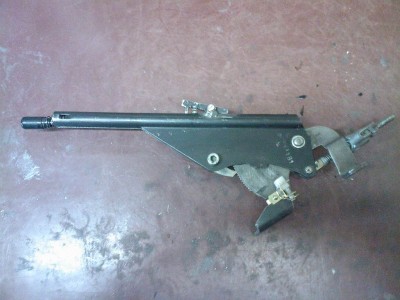

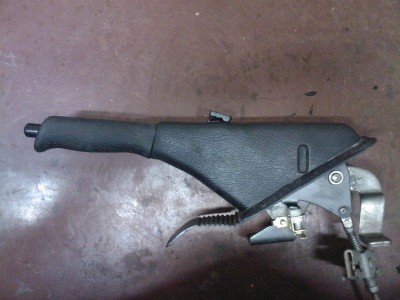

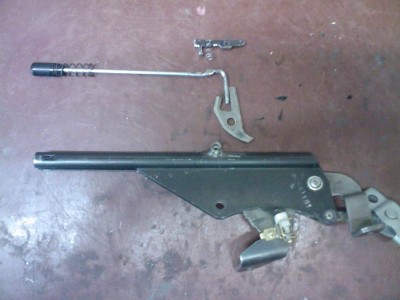

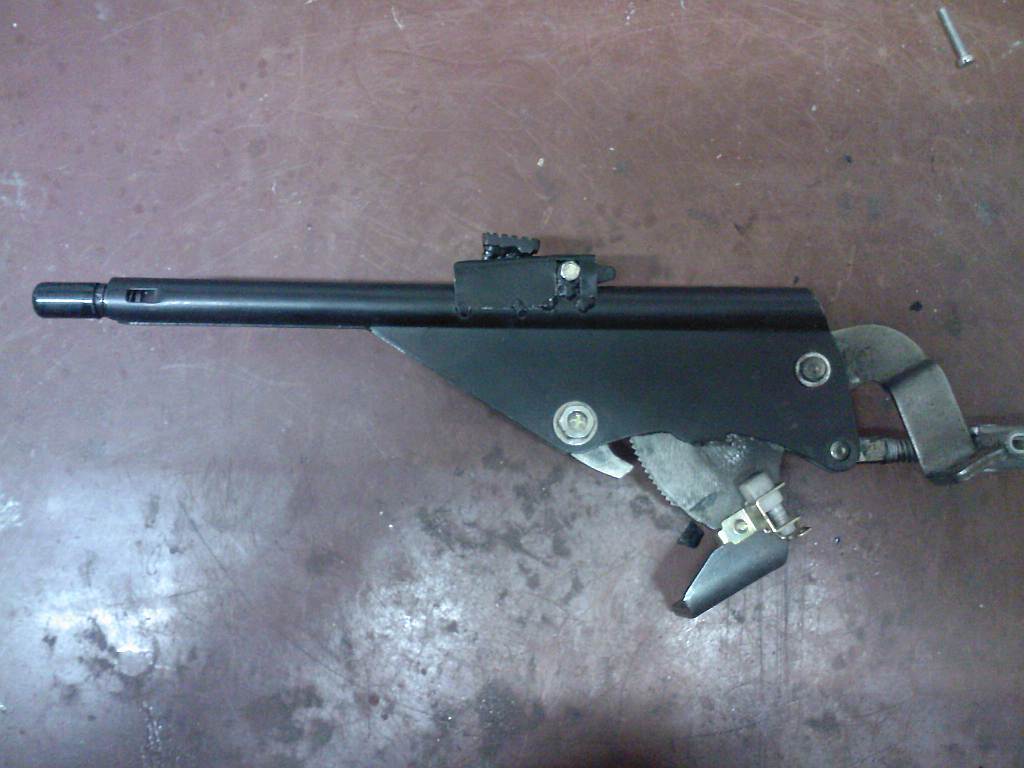

Taky jsem si trochu pohrál s mechanismem ruční brzdy, který je teď možno zaaretovat tak, aby se s pákou dalo volně pohybovat nahoru a dolu, bez nutnosti mačkat uvolňovací tlačítko.

ručka 01.jpg


ručka 02.jpg


ručka 05.jpg


ručka 06.jpg


ručka 07.jpg

Uživatelský avatar
LJay
MacGyver
MacGyver
Příspěvky: 558
Registrován: 20 bře 2010 10:50
Kontaktovat uživatele:

Re: LJay ED9 turbo projekt

Příspěvekod LJay » 25 zář 2010 09:43

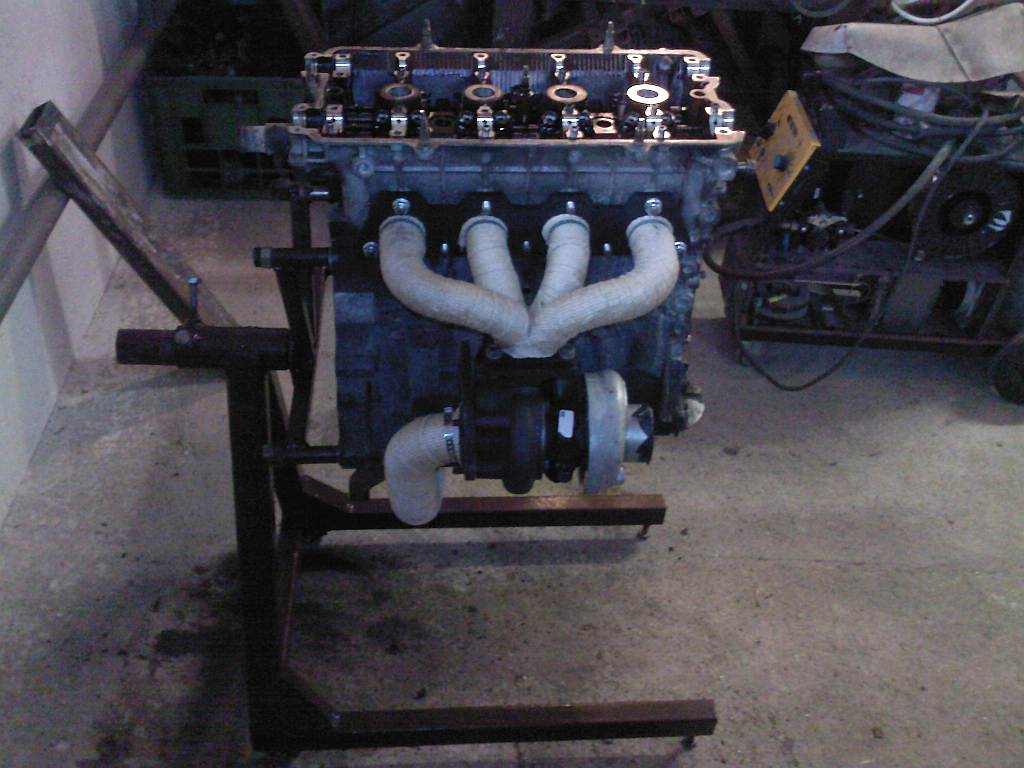

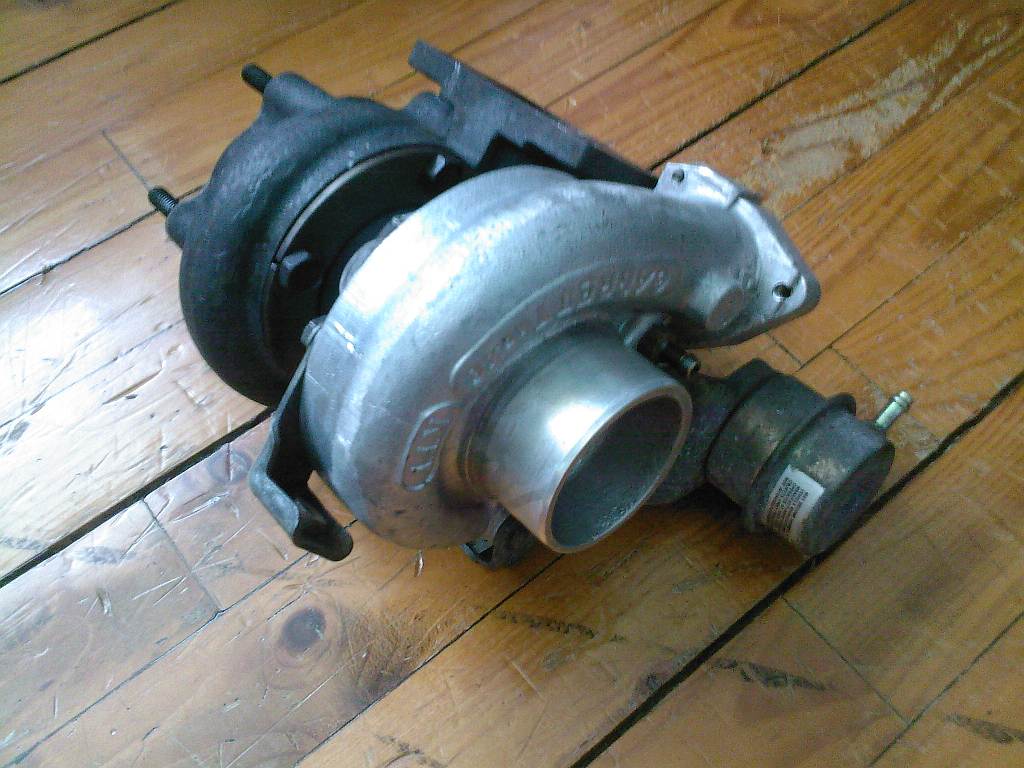

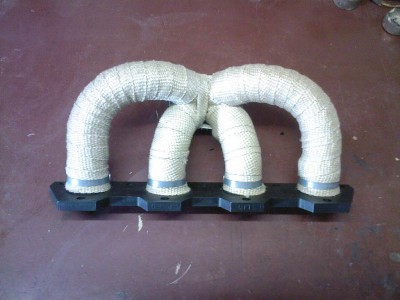

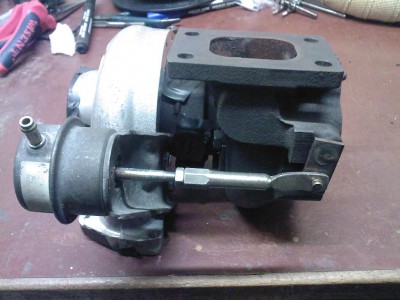

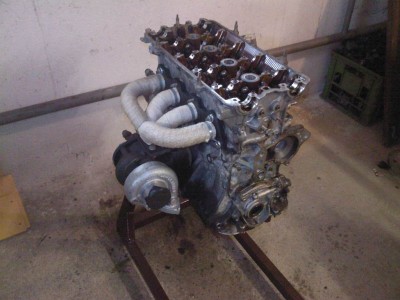

V současné době začínám připravovat komponenty na nízkotlaké přeplňování motoru. Turbo bude použité T2525 z Nissanu 200SX S13. Svody a downpipe mám opět na zákázku vyrobné od p. Doupovce. Pro testy jsem si koupil ještě jeden náhradní motor a svařil si na něj stojan, na kterém odladuji přesné rozmstění komponent, tak abych je mohl potom jen přeskládat do auta. Turbo bylo třeba lehce doupravit. Přetočit skříň kompresoru, aby výstup směřoval dolů. Upravit táhlo wastegatu a přidat regulaci předpětí.

turbo 01.jpg


turbo 09.jpg


svody 07.jpg


svody 08.jpg


svody 09.jpg


turbo 03.jpg


turbo 04.jpg

Uživatelský avatar
LJay
MacGyver
MacGyver
Příspěvky: 558
Registrován: 20 bře 2010 10:50
Kontaktovat uživatele:

Re: LJay ED9 turbo projekt

Příspěvekod LJay » 25 zář 2010 10:02

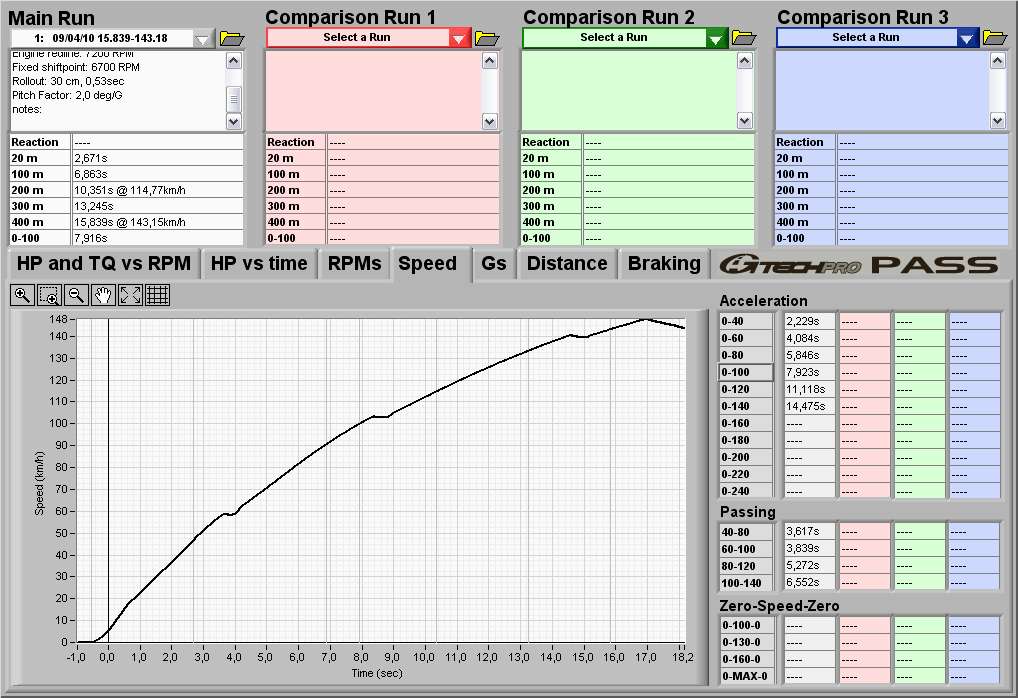

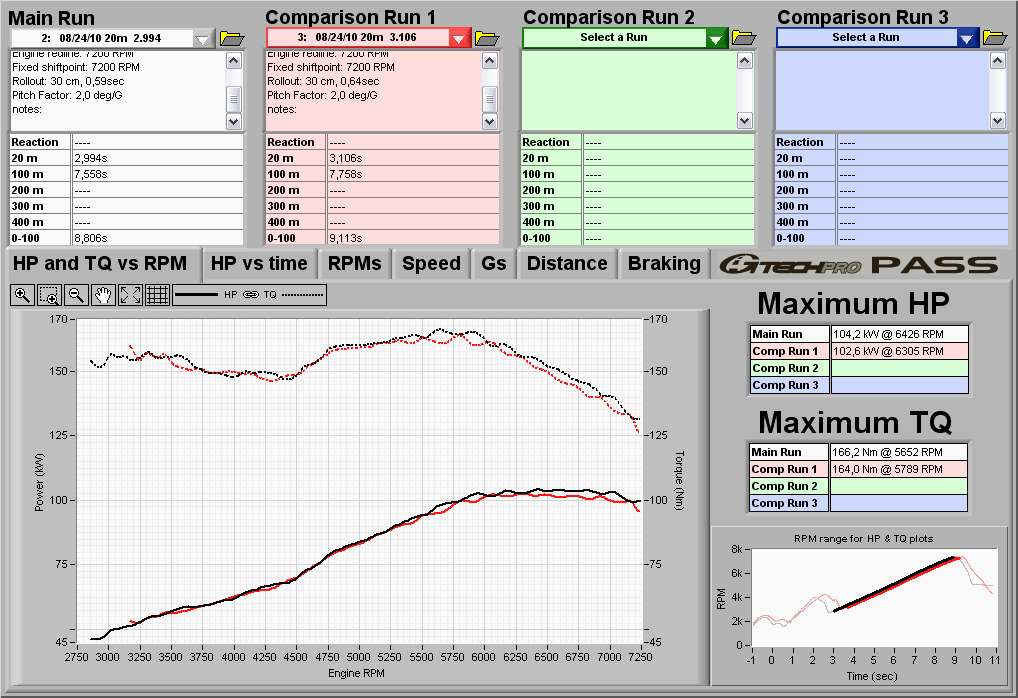

Taky jsem si před nedávnem udělal radost a koupil GTECH RR
Tady je pár výsledků z měření zatím na NA motoru.

graf 01.jpg


graf 02.jpg

Uživatelský avatar
Redy
Šéfík!:)
Šéfík!:)
Příspěvky: 2855
Registrován: 06 čer 2009 16:29
Bydliště: Praha
Kontaktovat uživatele:

Re: LJay ED9 turbo projekt

Příspěvekod Redy » 25 zář 2010 10:19

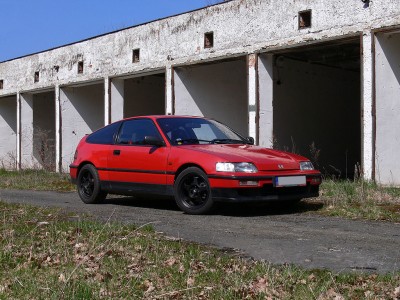

Vypadá to že fota jsou všechna :D vítám tě tady, je mi opravdu čest přivítat mezi námi takový impozantní projekt *prga* jak jsem říkal, zírám že si skoro všechno vytváříš sám a ještě se s tím rád podělíš s ostatníma *friends* budu se myslím i s ostatníma těšit na další novinky, hlavně na instalaci turba a předpokládanému výkonu cca 180kobylek *slint* opravdu radost pohledět *fin* ta oprava brzd je opravdu luxus, taky bych si myslel, že mi podstrčil jiný kus *coze* mimochodem, v prvním příspěvku doufám že to není foto u tvých garáží, nevypadají moc bezpečně :D

Uživatelský avatar
LJay
MacGyver
MacGyver
Příspěvky: 558
Registrován: 20 bře 2010 10:50
Kontaktovat uživatele:

Re: LJay ED9 turbo projekt

Příspěvekod LJay » 25 zář 2010 13:39

Děkuju za uvítání. Ani nevíš jak se na to turbo těším já *jizda* Neboj ta fotka není u mých garáží, i když bych byl možná i rád kdybych měl takovéhle zázemí. Mám sice dílnu, ale auto do ní nedostanu, tak ho mám zaparkované v takové dřevěné kůlně, takže pracovat na něm v zimě je bohužel skoro nemožné :(
